故事要由潛艦獵殺令講起，真的...
去年( 2018 年 )電影《潛艦獵條令( Hunter Killer )》上映，劇情有些複雜 --- 描述美俄兩艘潛艦在海中彼比隱藏與追逐，不料俄國潛艦突然爆炸，兩分鐘後跟在後頭的美國潛艦亦被不明潛艦擊沈，原來這一切是俄國國防部長的陰謀，他企劃了這場潛艦衝突並禁閉俄國總統， 其目的是要誘發第三次世界大戰...，這時一位美軍潛艦艦長先在深海中救出俄國潛艦僅存的軍官( 包括一位超資深的艦長 )， 再配合海豹部隊成功將俄國總統帶上自己的潛艦，不料此時這艘美國潛艦被俄軍海上艦隊鎖定，就在俄軍深水炸彈及魚雷發射要擊沈潛艦前，那位足智多謀的美軍艦長 對被他救起的俄國資深潛艦艦長說：「上面的人都是你一手訓練的，他們會聽你的吧！」緊接著他將通訊話筒遞給俄國船長，然後對著俄國艦長大聲說出：「Show me」。
電影的結局...第三次世界大戰當然不可以爆發...，只見接過話筒後的俄國艦長口中一一呼喚上方的昔日部屬，說自己在這艘美軍潛艦上，要他們先不要開火，然後俄國總統接著說出自己國防部長叛變的消息，忠於老長官的艦隊於是用飛彈終結掉叛變的部長，嗯，那位美國潛艦艦長以帶著挑釁口吻說出「Show me」時真的好帥...。 |
|||
|
於是我也跟著講 Show me...
音響圈的人都知道我和潮州華克音響連先生有私誼，我常向請教他音響線路上的問題( 而他肯定是迷上南方自家烘焙的咖啡...)，我們經常一起聽音樂、騎單車，到台南旅遊，某天我們在南方聊天聊到某款經典前級擴大器，連兄他突然認真地對我發表〝一款最接近我理想的前級擴大器之線路設計與實際作法〞的大論( 註 )，或許和他真的太熟，我想都沒想就指著南方陳列的德國 AVM PA 8.2 旗艦前級擴大器脫口對他說：「瞧，我超喜歡 AVM 這部前級擴大器，含真空管輸出模組一部四十五萬，由於喜歡太過，除了南方，我家裡音響室也有一部，既然您計劃的前級擴大器這般理想，來，Show me！」好啦，就是先有這段故事，於是才有後頭《竹田理想》前級擴大器的誕生...。 |
|||
|
【註】那個理想牌前級擴大器線路到底在理想什麼？
我得誠實說，我不想裝懂...，那個...我不懂音響線路，因此完全沒有去設計線路的理想，也不會沒事將機器的上蓋掀起，對其線路設計品頭論足一番，嗯，只要器材好聽、外型完成度高，我都喜歡...。我記得 有天連先生說他想設計一款合乎他理想的前級擴大器( 是的，是以他的理想為理想 )，而他的理想是到底什麼？追問之下...他的理想還真的好理想...，就「做一部訊號路徑極短化，然後用最簡潔的放大線路，並輔以極度講究的電源，對了，肯定要用到真空管，還要 有輸出變壓器的前級擴大器...，就這樣。」好啦，我有聽沒有懂，但聽到訊號路徑極短、最簡潔、電源講究，還有真空管，應該...，不，是肯定很厲害吧，於是我決定要連先生快快 show me，好讓我崇拜一番...。 |
|||
|

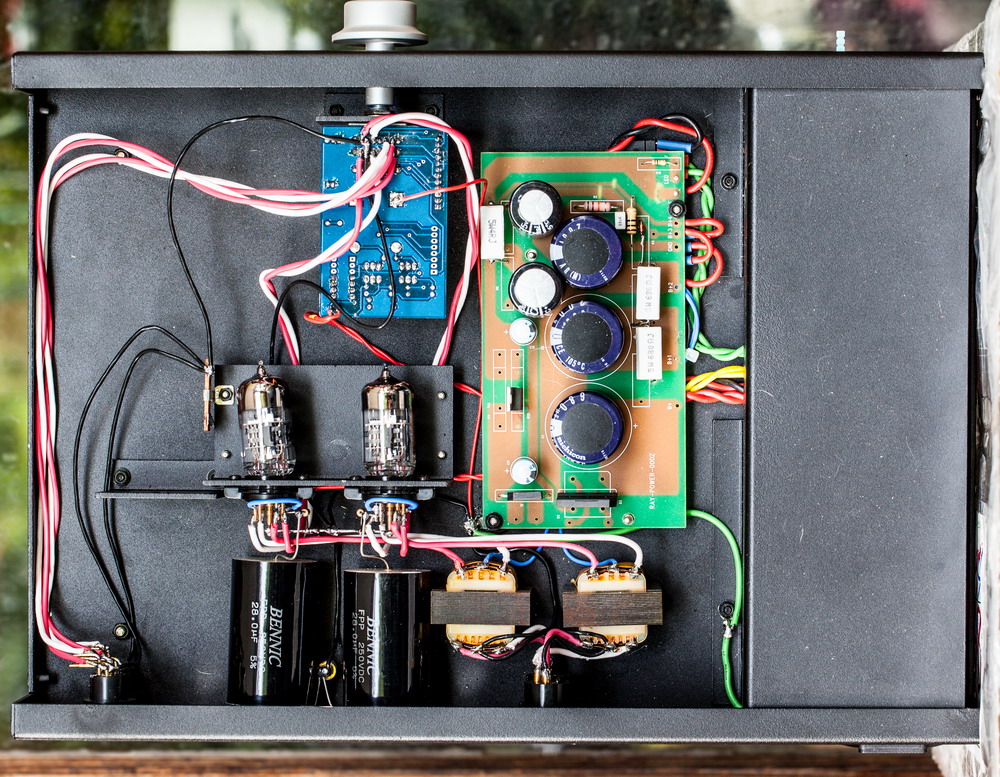

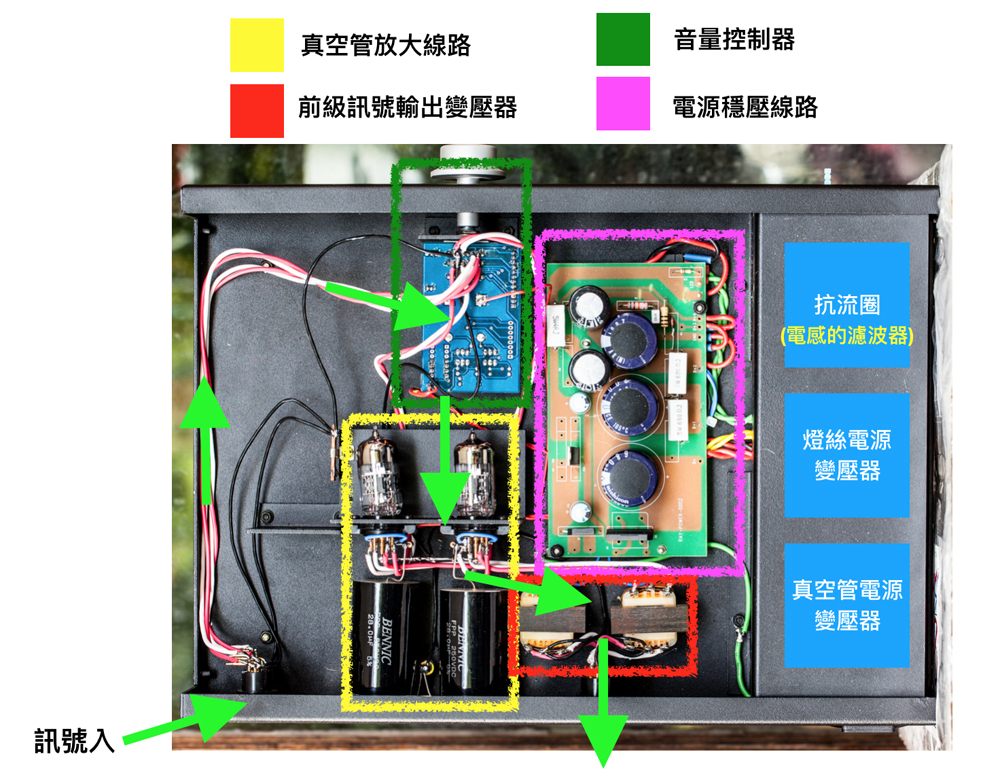

那陣子我好像有事沒事便打電話虧連先生一下，結果不出一個月他便帶著一部沒有上蓋( 但電源部份有用心地以不導磁鋁板隔離 )的前級擴大器來找我，他要我先聽個幾天再說...，下圖便是連先生將其理論實際化的樣品，算是原型機吧，且讓我以 Prototype 1 ( 原型機一號 ) 來稱呼，提出日期為 2019 年 9 月 8 日。 |
|||
|
|
|||
|
由於是實現最初想法的試做機，因此 Prototype 1 暫只提供一組平衡輸入及一組平衡輸入，連先生要我先接起來聽聽看音色如何？有沒有什麼明顯的問題...，哈，我當時只跟他說：「來，陪我開機，先說，我接的是德國 AVM 最新款的 SA 6.3 後級擴大器，咱台灣第一部，前天剛收到的，如果冒煙了你要賠喔！」結果當然一切安好...，然後我在南方居然連續聽了兩星期都捨不得拔下來呢！
該談一下竹田 Prototype 1 前級擴大器的聲音表現...，在完成開機後，我先將其音量開到最小位置，然後花了近一小時處理南方的文書工作( 收發 mail、check 未來幾天的工作事項、打電話連絡代理商出貨等，接著為自己沖壺好咖啡...)，為新機爭取一些 run in 的時間，接著我才坐定認真試聽，嗯，竹田 Prototype 1 前級擴大器在速度上的表現很好，絲毫沒有某些舊式管前級的緩慢感，而且她的聲音非常開闊活潑，是我喜歡的走向...，但我將 Prototype 1 搬到南方二樓聽小型音響系統時，原本開闊的音場似乎太過了些，小系統最擅長的定位感反而淡薄了點，於是我再將 Prototype 1 接回南方一樓的主系統，繼續享用其速度及多細節的美感，等待竹田 Prototype 2 前級擴大器的到來。 |
|||
|
More Prototype 1...
其實我剛看到聽到 Prototype 1 前級還是有些疑惑及不解的，以下便是當時我和連先生的對話 --- 我：「長官，介紹一下您這款超理想的前級擴大器的線路設計吧！」 連：「好的，這款前級這邊是...的線路，用來...，那邊是...線路...，是不是很單純簡單呢？」 我：「長官，這一群是訊號由機背進入到...的訊號線吧，天啊，怎這麼長，不是說好會有最短的訊號路徑嗎？怎會這麼長？」 連：「吼，就跟你說這是先做一部來實驗，來試試...可不可以推動你的後級 ，其它的慢慢來啦！」 哈，看來我只好耐心地等待 Prototype 2 的到來...。 |
|||
|

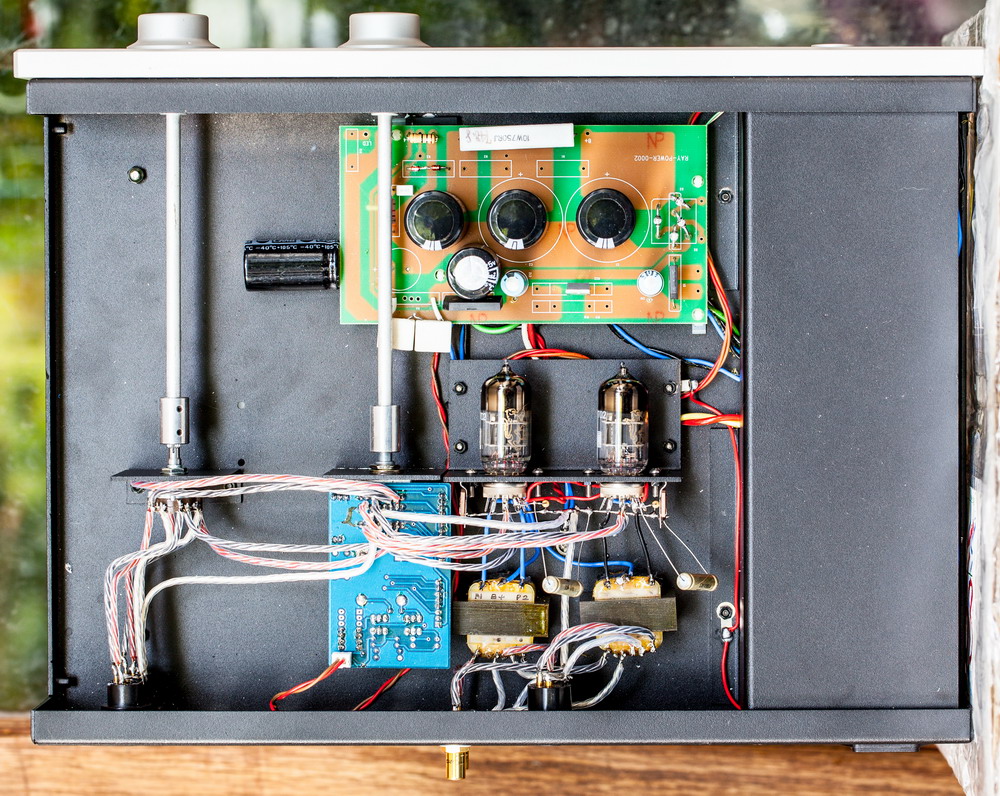

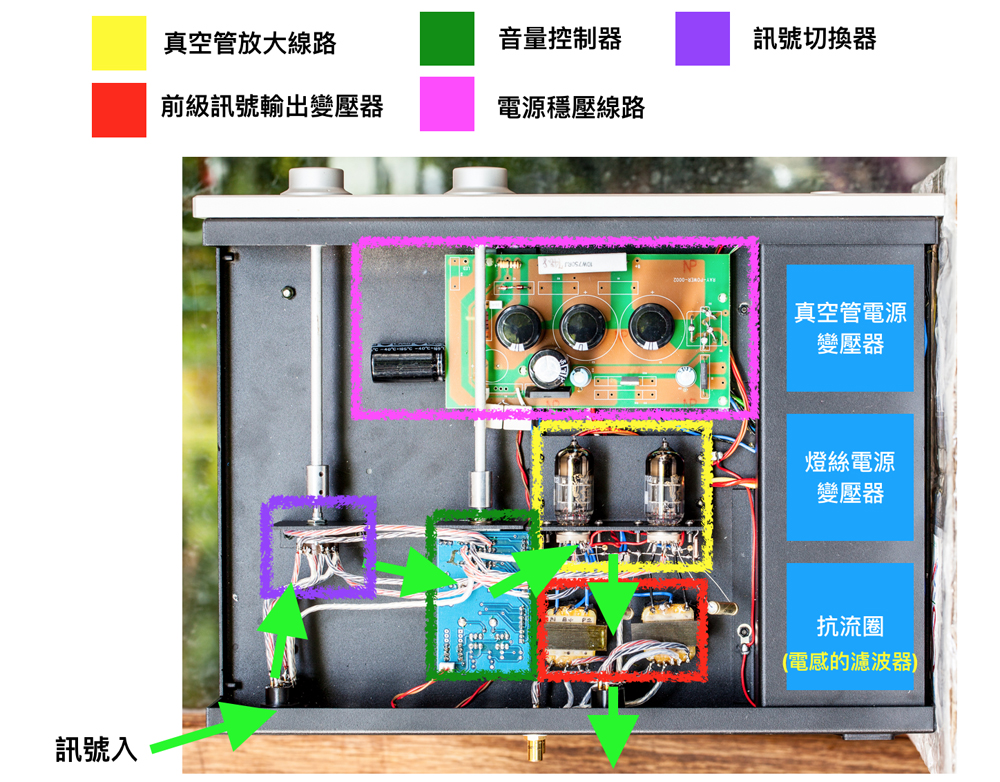

大約一個月後的 10 月 7 日，連先生抱著第二部理想牌前級的原型機出現在南方( 一樣沒有上蓋...)，且讓我們以 Prototype 2 ( 原型機二號 ) 來稱呼她，不囉嗦，我們先看其線路設計再說，請看下圖 --- |
|||
|
|
|||
|
和前一代相較，我發現 Prototype 2 的訊號路徑真的大幅縮短，這樣看起來真的較符合理想...( 依實際計算訊號路徑整整縮短多達 22.5 公分 )，緊接著輸入選擇開關和音量控制器也加入並 安置在合理的位置( 這也是訊號路徑得以變短的主因 )，據設計者連先生表示，在確定 Prototype 1 的訊號輸出變壓器( 上圖紅色區域 )可以驅動南方的後級擴大器，特別是讓 AVM SA 6.3 後級的低頻表現極具信服力後，他除了重新規劃所有元件的 lay out 外，還調整了相片右方被鋁蓋蓋住的變壓器及抗流圈的相對位置，更換更高階的德製濾波電容，以及將所有訊號線換成 UP-OCC 純銀訊號，是的，UP-OCC 純銀訊號，他要我聽聽看再說，哈，我則回他那句老話 ---「來，陪我開機，先說，我接的是德國 AVM 最新款的 SA 6.3 後級擴大器，如果冒煙了你要賠喔！」然後...一切正常，於是開始聽。 |
|||
|
|
|||
|
Prototype 2 一歌唱我就有好印象，其音樂線條與樂器形體更明確，音場的寬度、高度及深度更合理，高頻的飽滿度較 Prototype 1 清晰甜美，中低頻的速度及質感量感也很好聽，如果硬要挑缺點...，我覺得在播放某些室內樂唱片時，系統高頻及低頻的...黏著度可以再緊密些，這樣高級機的氣質便出來了，我有將聆後心得回饋給連先生，於是有了上面那張相片。 |
|||
|

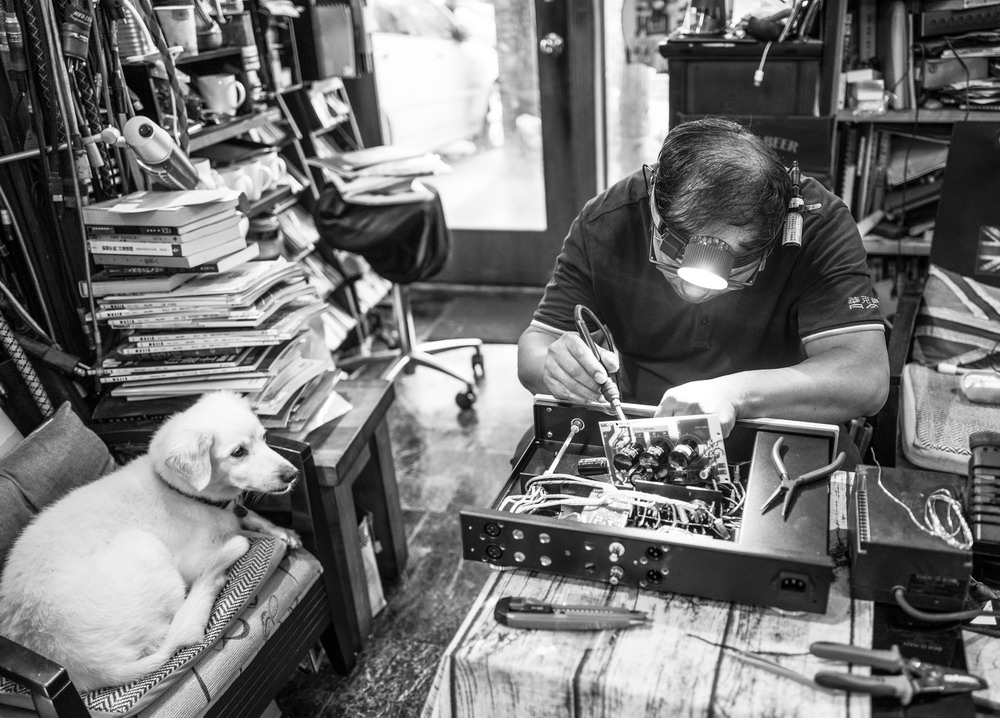

在 Prototype 2 出現在南方的第五天，也就是國慶連續假期結束的前一天下午，連先生打電話到南方問我有沒有空？他想來南方為 Prototype 2 做些修改，那天( 10 月 12 日 )南方可是有照表操課的，於是我開始煮水沖咖啡等他來。不到半小時連先生便出現在南方，他告訴我今天的工作進度是更換 Prototype 2 的地線( 真空管高壓電源與放大線路之間的接地線 )，他共帶了四條不同材質的線材，我們一條接著一條焊上去試聽，做筆記，再焊下來換下一條，我並不是第一次和連先生玩這種遊戲，所以在換線比劃的過程中依慣例...我還真不知道那 A、B、C & D 的線是何材質，也不知道成本高低，就完全耳聽為評...( 這款前級上所有的元件也是這樣邊聽邊比較決定的 )，瞧，換線過程南方玩樂總監糖糖小姐可是嚴肅地在旁監督，沒有睡覺沒有搖尾巴要零食，顯然她也明白感受到此刻的重要性。
我真要說...原來只是換一條地線... Prototype 2 的聲音竟有如此多種變化，A 讓速度慢了些，B 的低音太沈太重，C 很平庸沒有特色，D...，對了，就是 D，系統的高低頻有一種美麗的巧妙黏著感，那份比例很是精妙，於是地線就用 D 吧！( 後來我有問那條 D 是什麼線，連兄的答案令人很無力 --- 就訊號在跑的 UP-OCC 純銀訊號線啊，哈，居然是這條最貴的最好聽...，我問連先生他幹嘛拿純銀訊號線來當地線，他說就手邊有什麼線就剪什麼線來試，只是他也沒想到是這條最好聽就對了。) |
|||
|
好了，革命尚未成功，同志猶需努力...，接下來應該出現 Prototype 3，但這個新的原型機又做了那些精進呢？大家何妨先猜猜，待連先生完成後我自會接著寫下去，我想一直改到 Prototype 8 這款前級便差不多可以上市了，請期待吧！ |
|||
|
|
|||
|
|
|||
|
|
|||
|
大家久候了...，11 月下旬我去了趟日本，主要目的是奉命〝滲透〞一年一度的東京國際音響大展，當然，也順道到東京近郊旅遊，我到了高尾山，還上了標高 2,305 公尺的富士山五合目，這是我第五次逛東京音響展，但富士山如此清楚地出現在我面前還是第一次...；出國前我便積極和連先生討論這款前級未來精進的方向，回國後隔天他便帶著新成果來南方找我，嗯，志同道合，真好。 |
|||
|
|
|||
|
來，複習一下進度...，「竹田理想」前級，Prototype 1 --- 證明此設計有聲音，而且是不錯的聲音；Prototype 2 --- 開始精進線路，讓聲音更明確細緻...，所以我們手邊已有 Prototype 1 & 2 兩部樣品前級，這兩部前級電源部份是完全相同的，於是...能不能比較一下 --- 用比較好聽的 Prototype 2 去吃 Prototype 1 的電源( 這樣就成為 Prototype 3 )，再回過頭來和原先的 Prototype 2 比較，對的，比的是〝相同線路設計但使用外置分離式電源〞是否對聲音有幫助，哈，所有的東西都是現成的，只要在機背挖洞及做電源跳線就好，這個 Prototype 3 得來真不費功夫...。 |
|||
|
|
|||
|
|
|||
|
|
|||
|

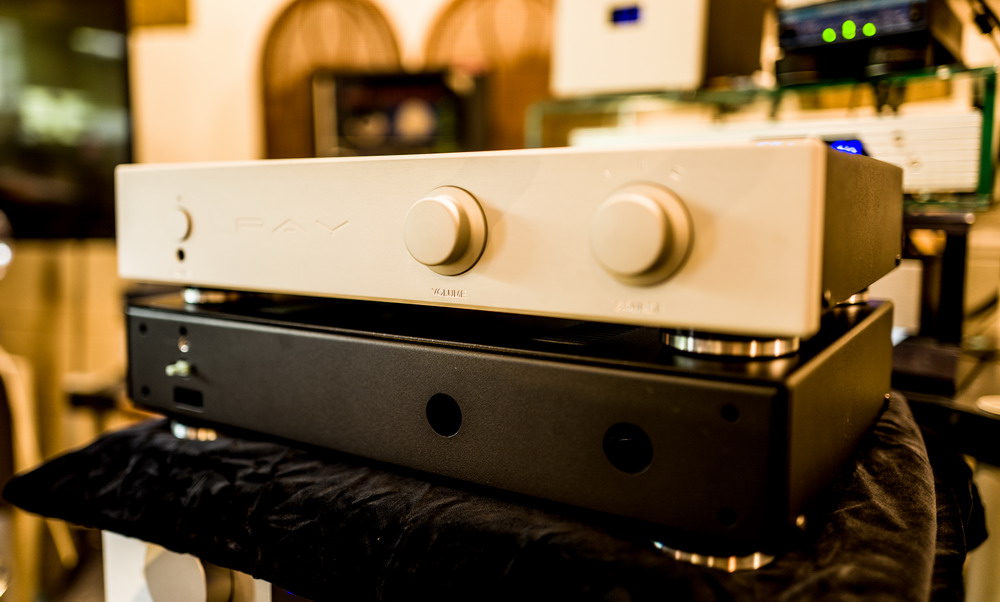

上圖便是有點偷吃步的 Prototype 3，上方銀色箱體的是 Prototype 2，下方黑色箱體的是只剩下電源部份的 Prototype 1，由於兩者電源部份相同，所以很容易比較這款《竹田理想》前級擴大器在一體式及分離式電源在聲音上是否有所差異...，直接說答案 --- 採電源分離設計的 Prototype 3 確實在背景的安靜程度及動態的彈跳感表現較 Prototype 2 明確，是很正面的改善，顯然既使用了金屬蓋將電源部份完全遮蔽，但還是不及直接將電源部份移到另一個箱體來得有說服力，嗯，這是很好的啓示，要玩電源供應是吧？那我知道下一步 Prototype 4 該玩什麼了，您也猜到了嗎？ |
|||
|
|
|||
|
|
|||
|
|
|||
|
上面那張相片是透過舞台反響板間的縫隙拍的，台上認真排練的是旅德鋼琴家陳必先，再兩個小時她將為明年( 2020 年 )高雄音響展錄製一張貝多芬鋼琴作品集( 收錄第 16 號及第 32 號鋼琴奏嗚曲 )，誰說音響店就只會玩音響，我們也有積極向外學習的喔！ |
|||
|
|
|||
|
那個 Prototype 3 的夢想放大版 --- Prototype 4...

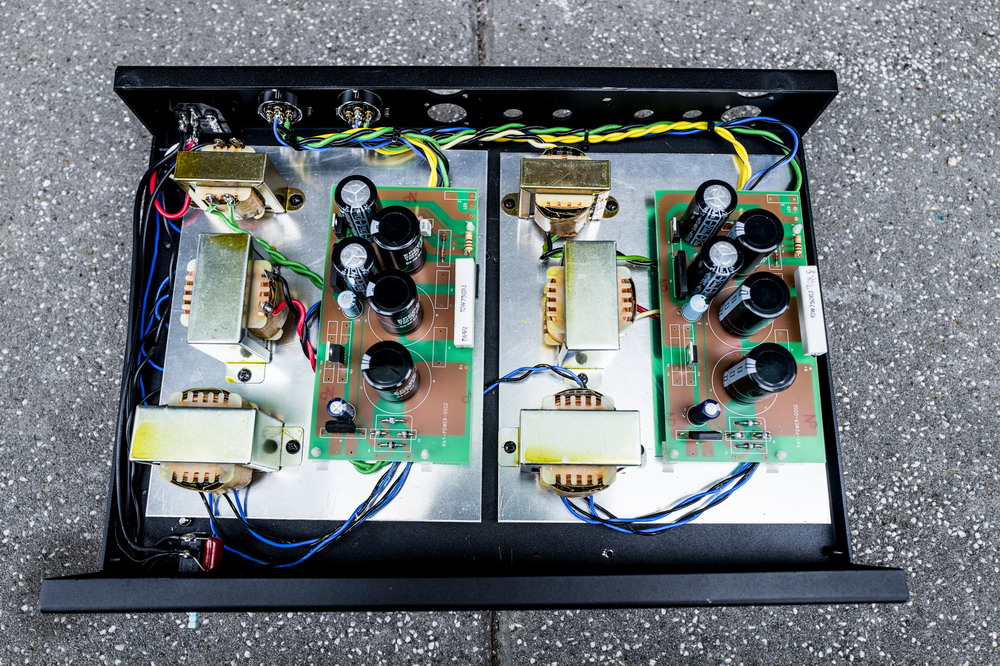

嘻嘻，您有猜到《竹田理想》前級擴大器的 Prototype 4 是什麼模樣嗎？來，請回憶一下，我們已成完兩部完整且可以唱歌的樣品 Prototype 1 & 2，而 Prototype 3 是用 Prototype 2 去吃 Prototype 1 的電源，咦！那麼 Prototype 2 自己的電源部份沒用到豈不浪費？喂！答案很明顯了吧，來，請見下圖 --- |
|||
|
|
|||
|
|
|||
|
|
|||
|
連先生和我討論後決定將 Prototype 2 的電源部份也移出來，和 Prototype 1 的電源部份塞在一個新的機箱內( 反正許多東西都是現成的，不是嗎？)，讓《竹田理想》前級擴大器不僅有分離的電源供應，而且電源供應的左右聲道還是彼此獨立的，咦！那左右聲道的獨立電源是如何和前級相接呢？來，請見下圖 --- |
|||
|
|
|||
|
|
|||
|
|
|||
|
好啦，我知道很多端子都還沒有裝上去...，反正是原型機，只是用來驗證一件事 --- 如果連電源供應也搞到左右聲道獨立，這樣聲音會不會 更好？所以直接在上下機背各開了兩個圓形電源座，由下方電源供應器接兩條獨立電源線給上方的前級擴大器使用，來，當我把 Prototype 4 接上南方的系統( PMC fact. 12 揚聲器 / AVM SA 6.2 後級擴大器 )，哇，系統的背景更黑了，於是動態不用大音量亦可得到明顯的表彰，連帶著音色的華麗高貴感亦有所提昇，嗯，音響要好聽電源處理真的十分重要，在此得到充分的印證...。 |
|||
|
|
|||
|
《竹田理想》前級擴大器已進行到 Prototype 4 的階段，原本機箱內的電源供應不僅被獨立分離( 即 Prototype 3 )，甚至還左右聲道完全獨立( 即 Prototype 4 )，我不知道連先生下一個步驟要做什麼，應是在機箱及元件的請進再下功夫吧，一款好聽的擴大器得之不易，靜候期待吧！ |
|||
|
更新日期：108 年 12 月 16 日 |
|||
