我覺得每一位 Huei 的用家都有責任在合理預算內為她升級，真的高級味呢！ |
|||
|
華克 Ray Audio 線性電源供應器，為英國 CHORD Huei 唱頭放大器客製版 / 南方專屬 / 純手工繞製變壓器 / 重量：2.2 公斤 / 輸出： 12 伏線性穩壓直流 / 定價：8,500 元，宅配到底試聽服務實施中。 |
|||
|
那個朝永遠不可能的完美前進的...好奇心

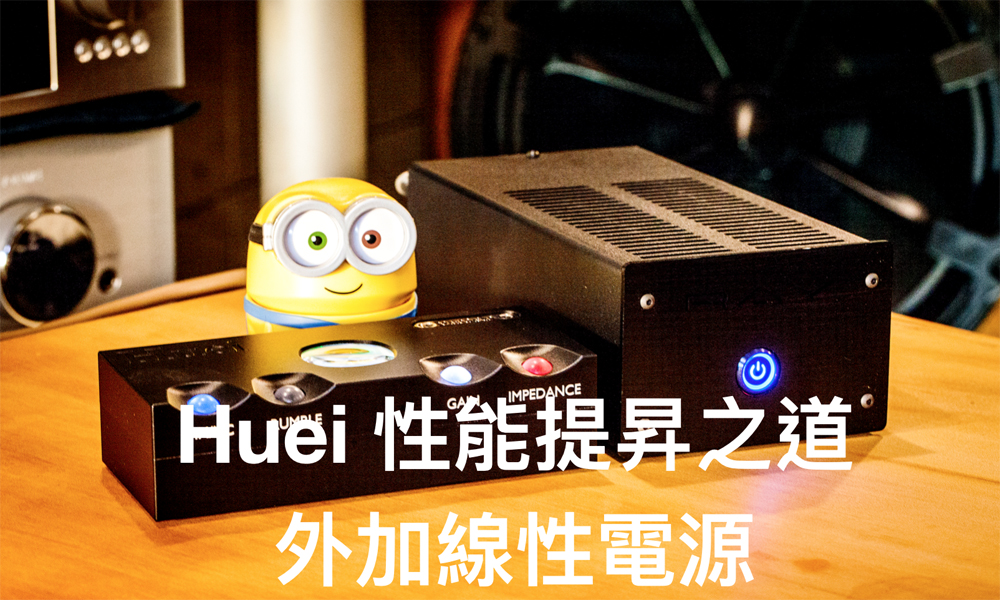

之前南方迎來英國 CHORD Huei 唱頭放大器，別小看 Huei 體積不大，她唱起歌來真的很有一回事，也難怪得到國內外專業音響媒體肯定...。好啦，以我的經驗，隨 Huei 附上的小型外加 adapter( 交換式電源供應器 ) 算是...就很一般，我一直在想，如果可以為 Huei 設計一款外加線性電源，那麼 Huei 的表現肯定有機會更棒，但聲音會好多少，我還真沒有一個準，想著想著正好好友華克音響連先生來訪，我對他提出這個想法，他立馬接受這個挑戰，當時我的要求如下： ( 1), 一定要繞顆威風的線性電源來聽聽； ( 2 ), 體積不可太大，但比例及做工要美觀； ( 3 ). Huei 的速度絕不可因而變慢； ( 4 ), 價格務必壓在 10,000 元以內...。 連先生回去後有打過幾通電話來討論，然後乾脆將 Huei 借了回去做最後確認，前前後後大約花了一個半月完成試做機( 試做機暫用其 Ray Audio 現有的機箱 )，當樣品的線性電源供應送來南方，我接上 Huei 一聽，真是好樣的，下圖右便是 Ray Audio 特別為南方開發的 Huei 唱頭放大器專用線性電源正式量產版外觀，和 Huei 擺在一塊相當有型呢！ |
|||
 |
|||
|
那個線性電源供應器的核心 --- 一窺電源變廄器的製作...
好了，當 Ray Audio 連先生成功完成任務，並一再告訴我他對此花了多少心思，以及他是如何辛苦地為我繞變壓器的過程，坦白說，我是有聽沒有懂，後來在正式成品機製作前，我乾脆來一場 Ray Audio 原廠巡禮，一窺電源變壓器繞製過程，一手獨家資訊，算是 Ray Audio 首次公開的大獨家喔！ |
|||
 |
|||
|

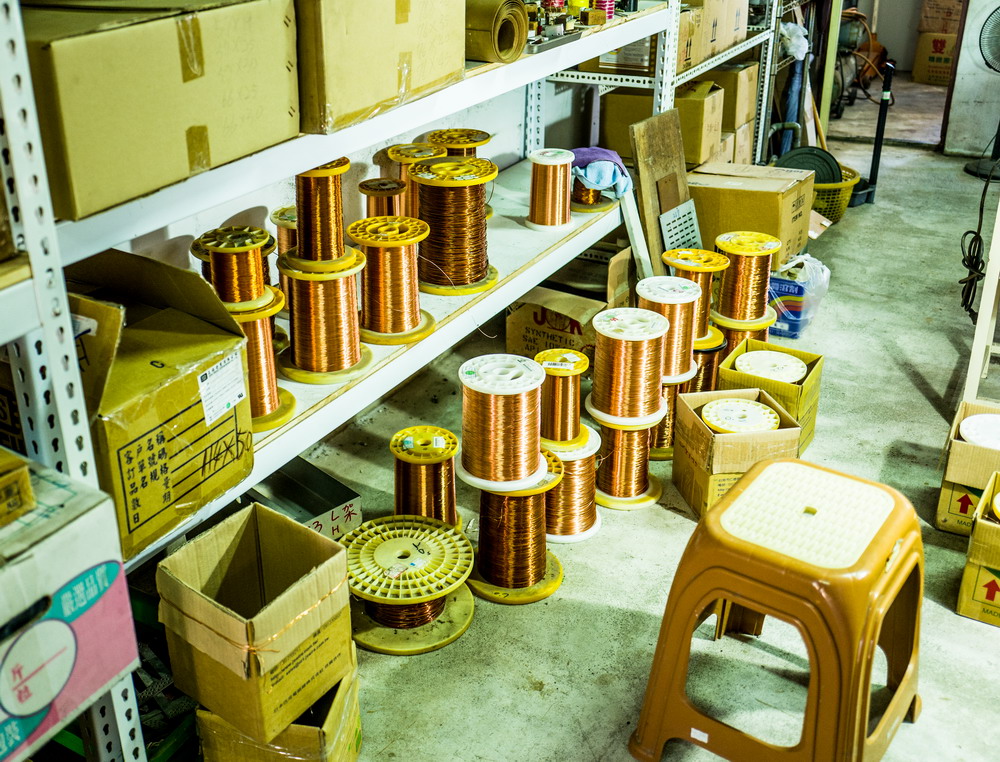

在約好的某一個星期天上午，我依約前往位於屏東縣竹田鄉 Ray Audio 的工廠，工廠四周被農作物給圍繞，空氣中有一股都市沒有的芳草香，讓我一下車便有好心情...。連先生在工廠前的廣場等我，然後立馬切入正題，拉起工廠鐵捲門，映入眼簾的是一捲捲無氧銅漆包線，他告訴我這些線的線徑由 3.0 mm 到 0.05 mm 不等( 請見上圖 )，為了應付不同需求，Ray Audio 庫存的線材相當多，嗯，看來要當大師不容易呢！ |
|||
 |
|||
|

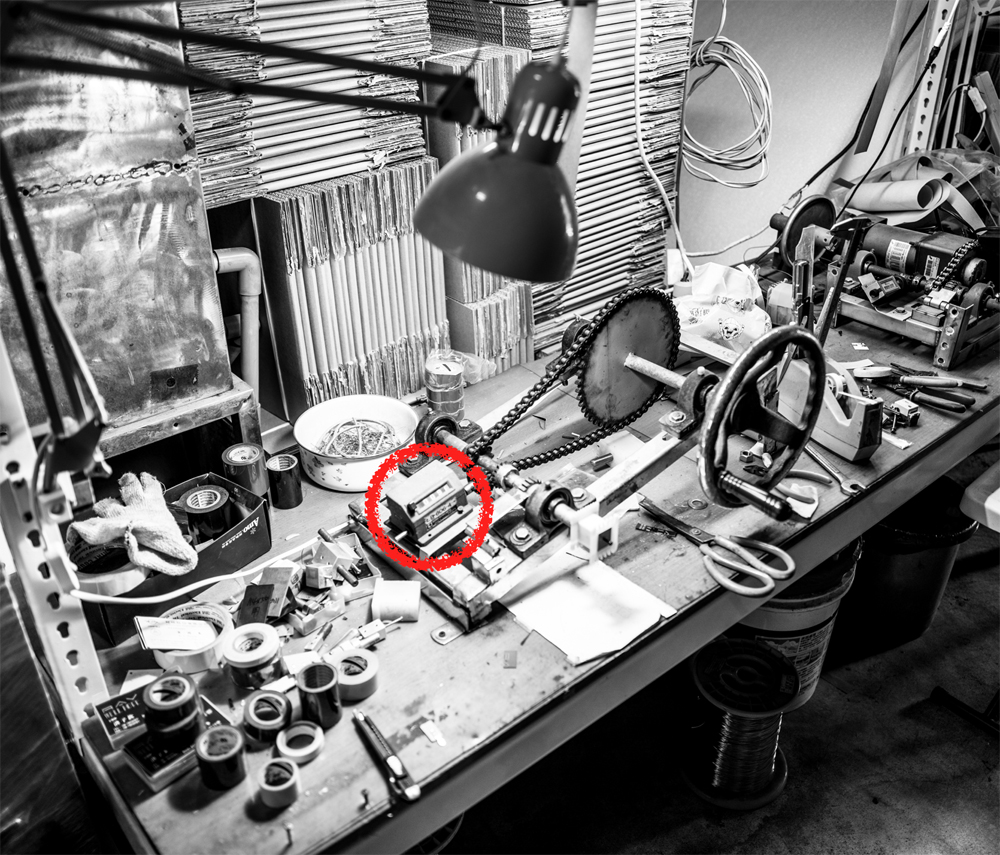

由於南方的訂單算是少量特殊訂製品，連先生只好親自出手來陪我做實驗...，上圖機台上的繞線機是 Ray Audio 自製的，它有一顆準確、可計算圈數的計圈器( 紅色框線處 )，連先生說在繞製變壓器前得依規格正確計算線徑及圈數，一點都馬虎不得...。 |
|||
 |
|||
|

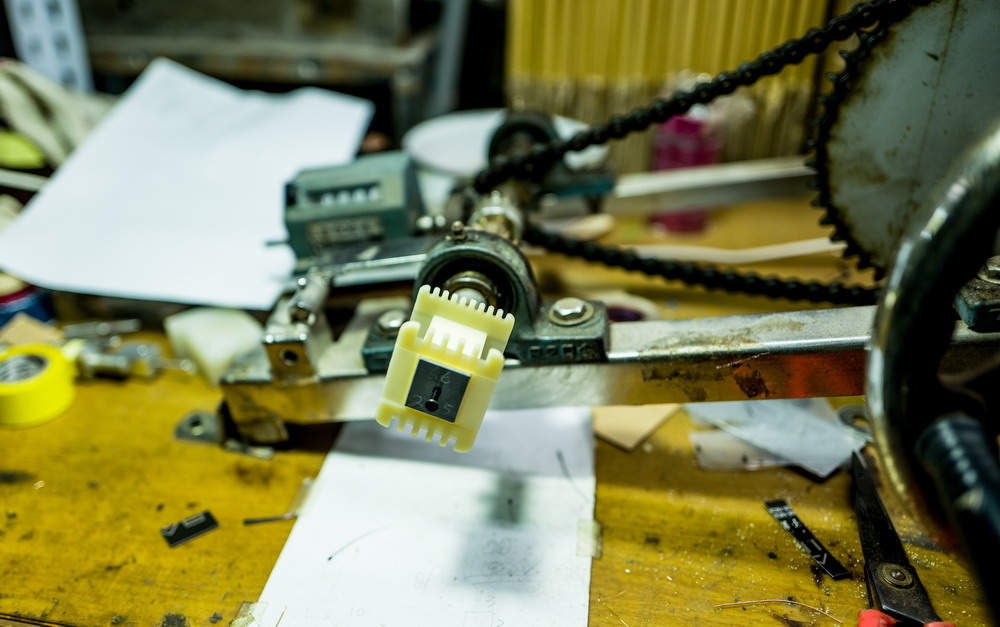

來，連先生早準備好所有材料要為我好好上一課...，只見他先拿出一個乳白色的物體鎖在繞線機上，我急忙打斷他的動作，問他老兄這是什麼...？「這是變壓器的線架，材料為尼龍，是絕緣材...。」連先生很好奇地回答我( 咦！你連這個也不知道嗎？)。 |
|||
 |
|||
|

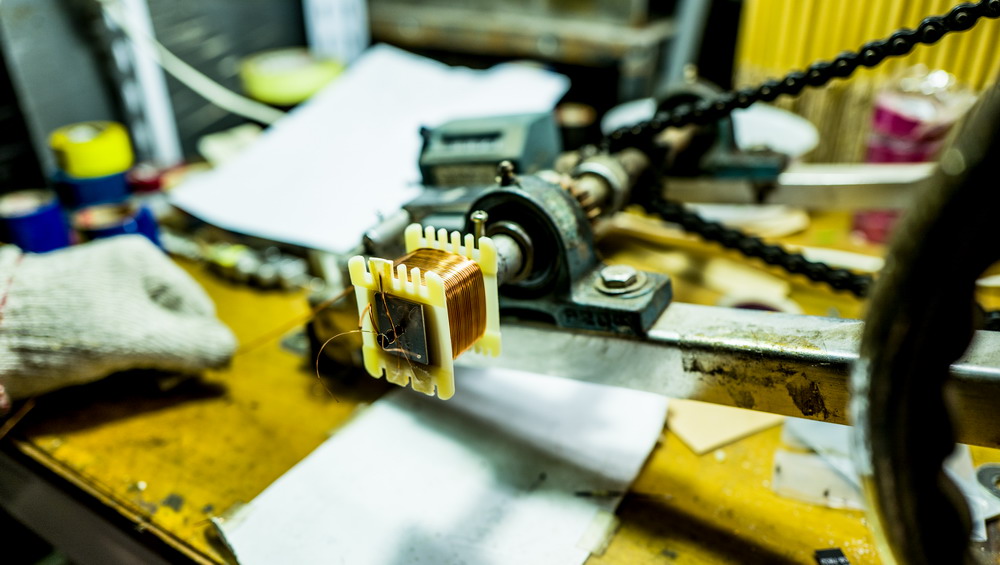

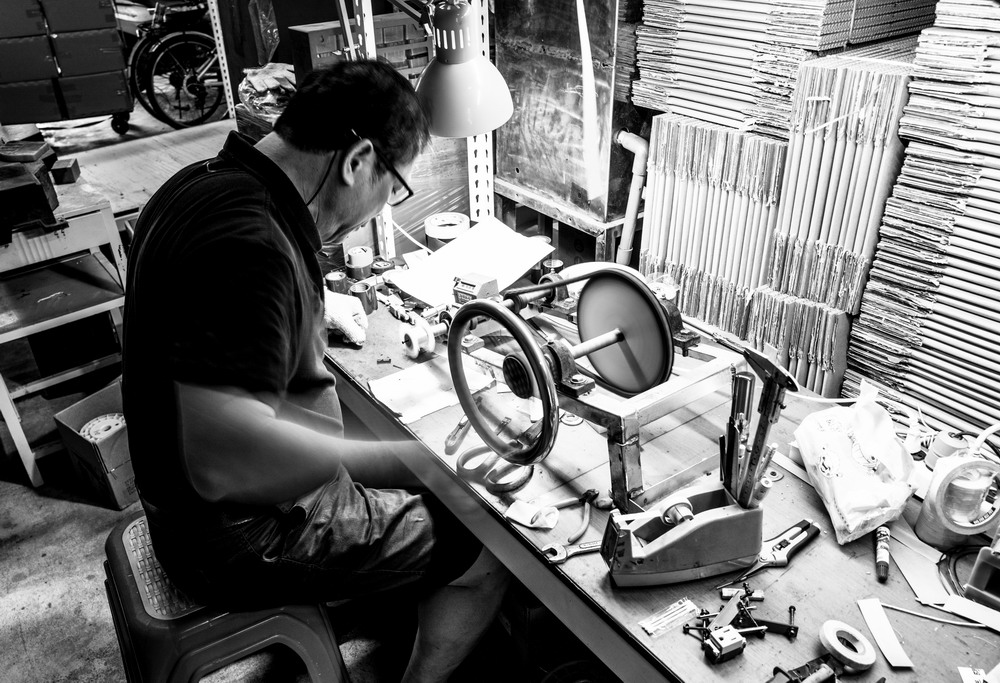

隨後就看他開始自顧自的繞線，只見他右手忙著轉動繞線機的把手，左手則控制漆包線在線架上的位置，眼睛還得盯著計圈器，瞧，他可是連老花眼鏡都戴上了呢！ |
|||
 |
|||
|

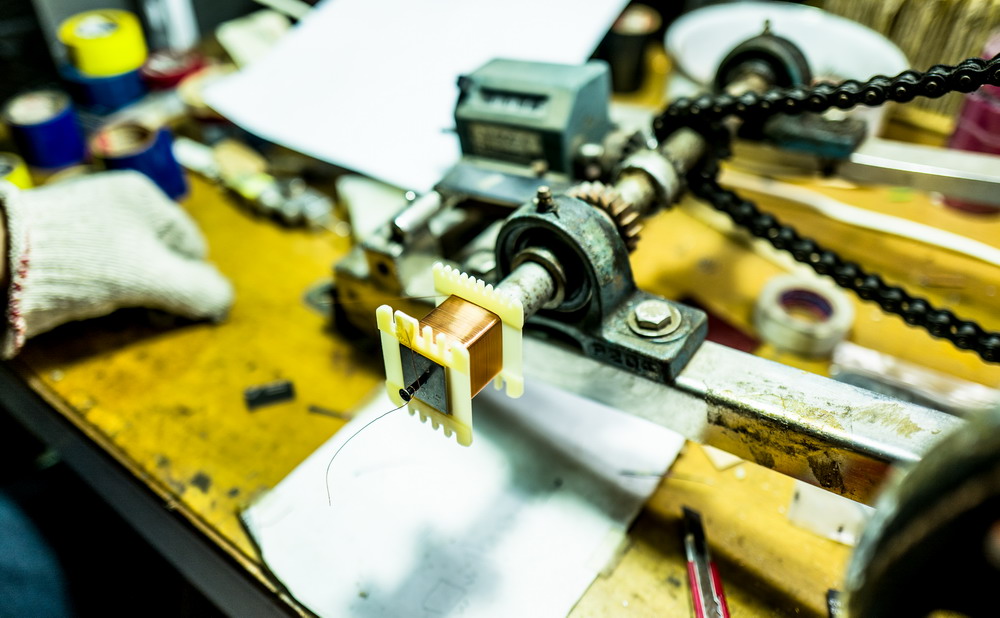

不久連先生停下工作，原來變壓器用來連接市電的一次側繞好了，一次側用的漆包線較細，我問連先生這項操作會不會很難？他客氣地說不會，但又補上一句...「但完成度要繞到像這顆一樣高，是真的不容易就是了。」，哈，這才是技術者的真心話吧！ |
|||
 |
|||
|
繞製中的變壓器在經過絕緣處理後，連先生又轉動起紡織機...，不是，是繞線機，這次用的漆包線比較粗，此為二次側 ，是用來輸出的，連先生邊工作邊告訴我，他是按電流輸出大小決定線徑粗細的，事前的計算真的很重要...。 |
|||
 |
|||
|

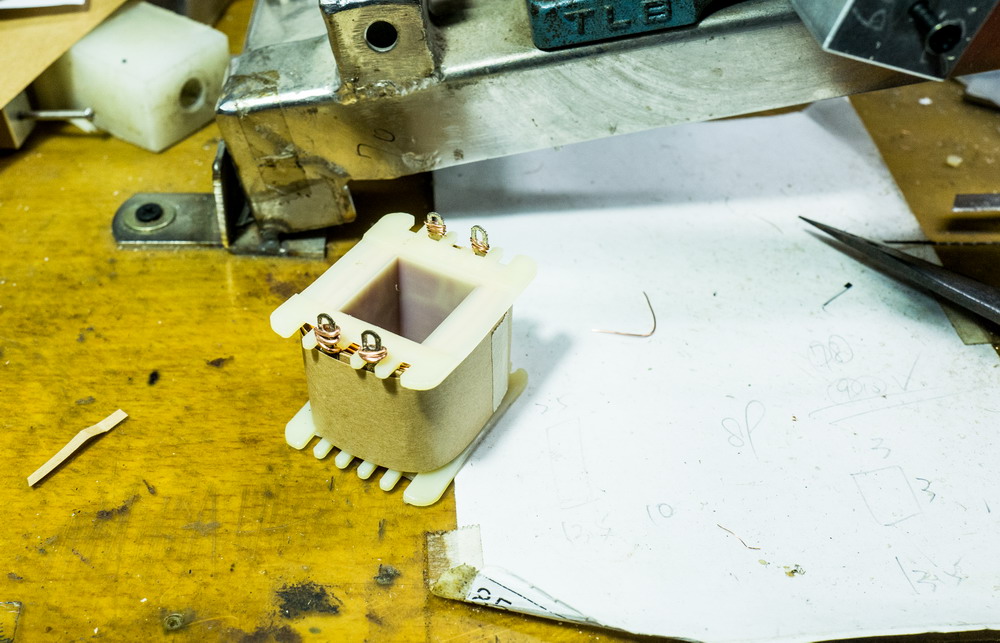

繞完的變壓器經過絕緣包裹後，接著得進行出線端接線的步驟，來，上圖變壓器上方漆色線較細，那邊是一次側，下方出線端抽出的漆包線較粗，那是二次側，清楚吧！ |
|||
 |
|||
|

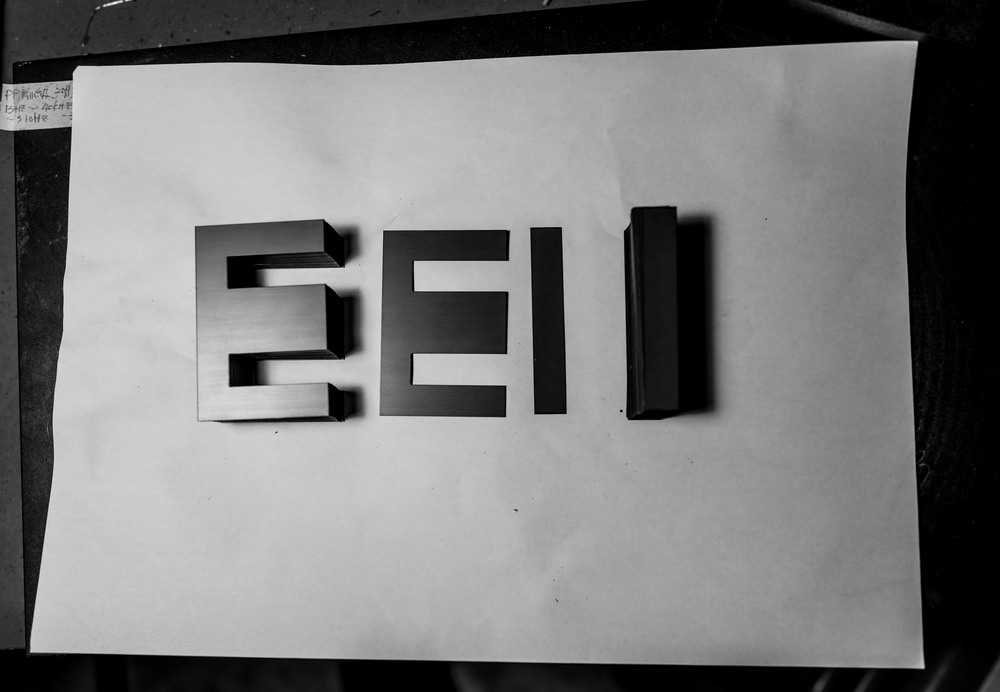

完成出線端接線後，連先生起身去櫃子取出製作變壓器必需的 EI 矽鋼片 ，矽鋼片本身導磁卻不感磁，連先生說好的矽鋼片單價很高，他家 Ray Audio 一貫使用日製矽鋼片，成本算貴的 ，但為了好聲，這個錢不能省...。 |
|||
 |
|||
|

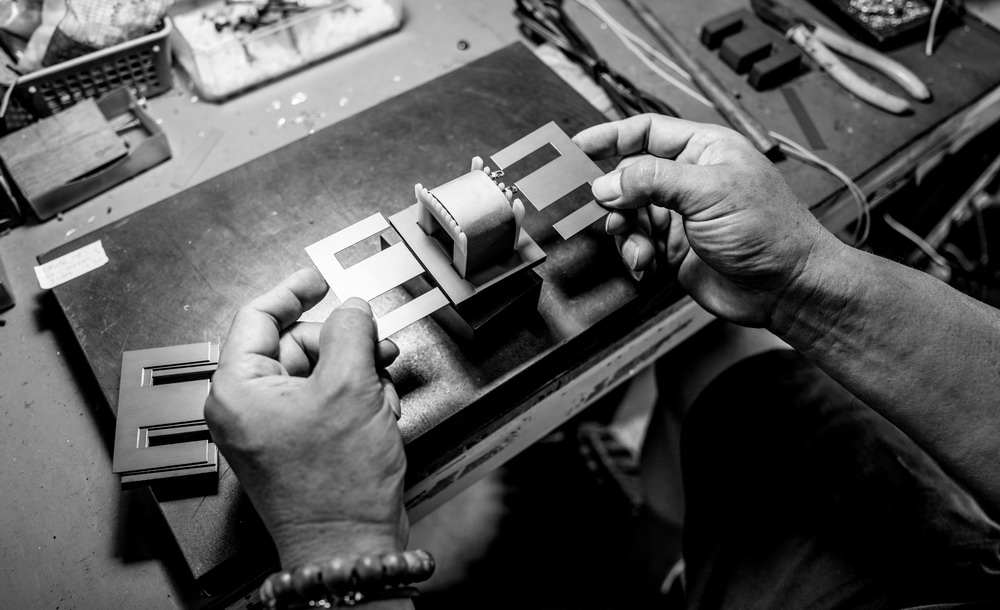

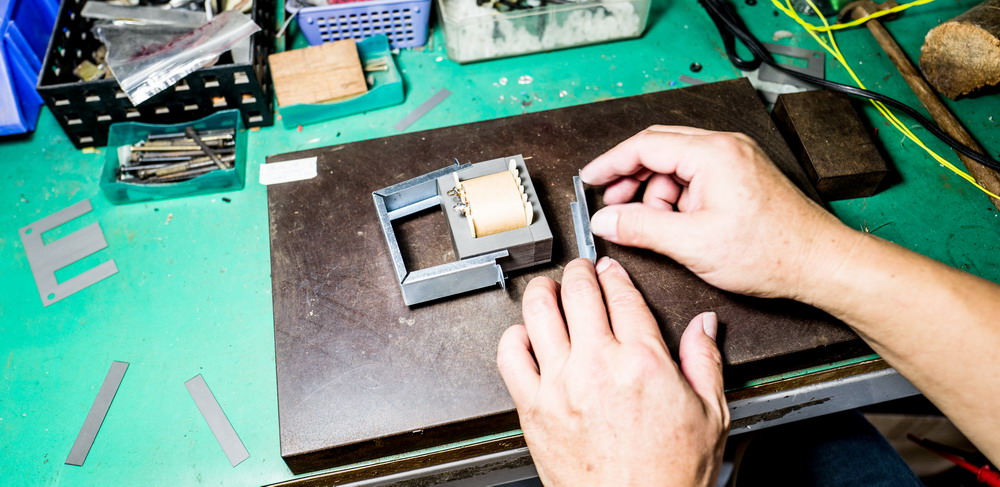

接著要將矽鋼片安裝到變壓器的線包中，只見他拿起 E 字型矽鋼片，很有耐心地左右交叉排列，E 字型矽鋼片得排好排緊排滿，這個過程需要極大的耐心及專注。 |
|||
 |
|||
|

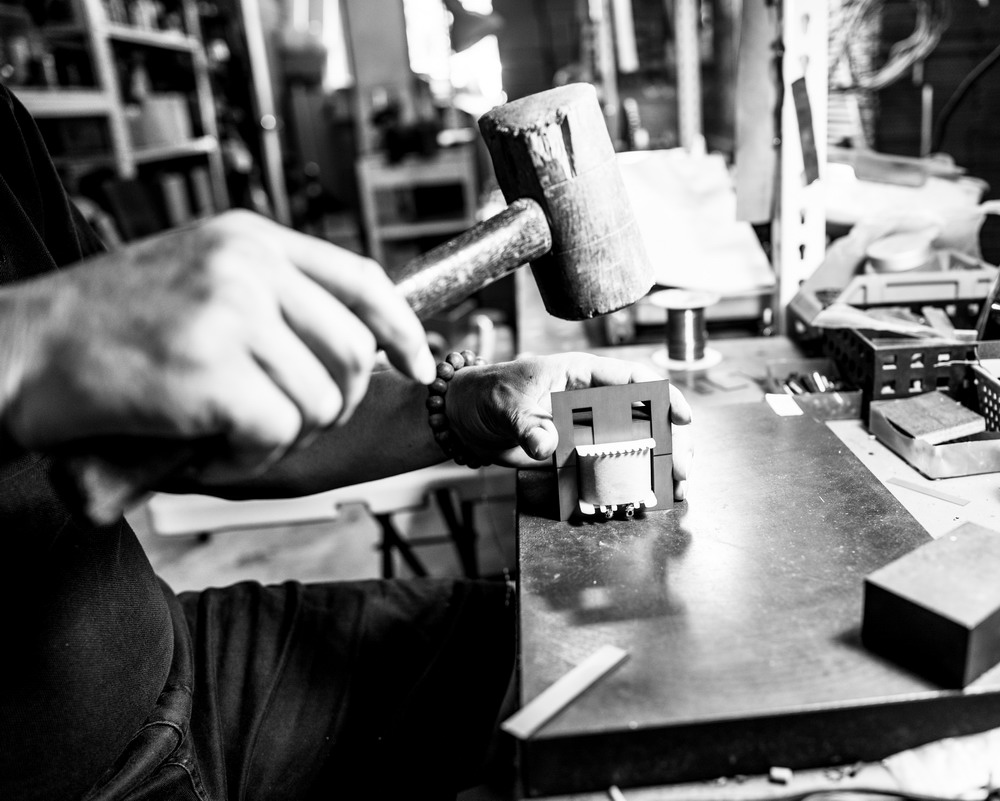

為了讓矽鋼片確實塞滿線包，連先生接著取出木槌輕敲 E 字型矽鋼片，待塞的不能再塞後，接著將 I 字型矽鋼片依序填入 E 字型矽鋼片的凹槽中，這個操作也是很費心費力的...，原來要用全手工繞一顆變壓器還真不容易。 |
|||
 |
|||
|

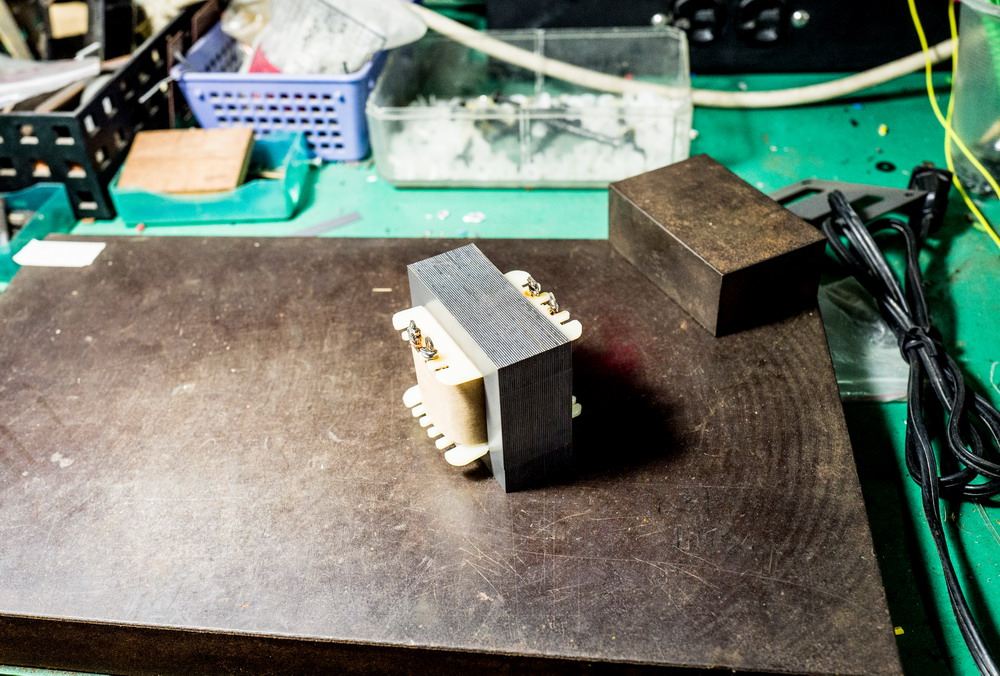

來，上圖便是 Ray Audio 為 CHORD Huei 唱頭放大器量身繞製的 EI 型變壓器 的...近成品，是很漂亮，但還沒完成，請接著看下去。 |
|||
 |
|||
|

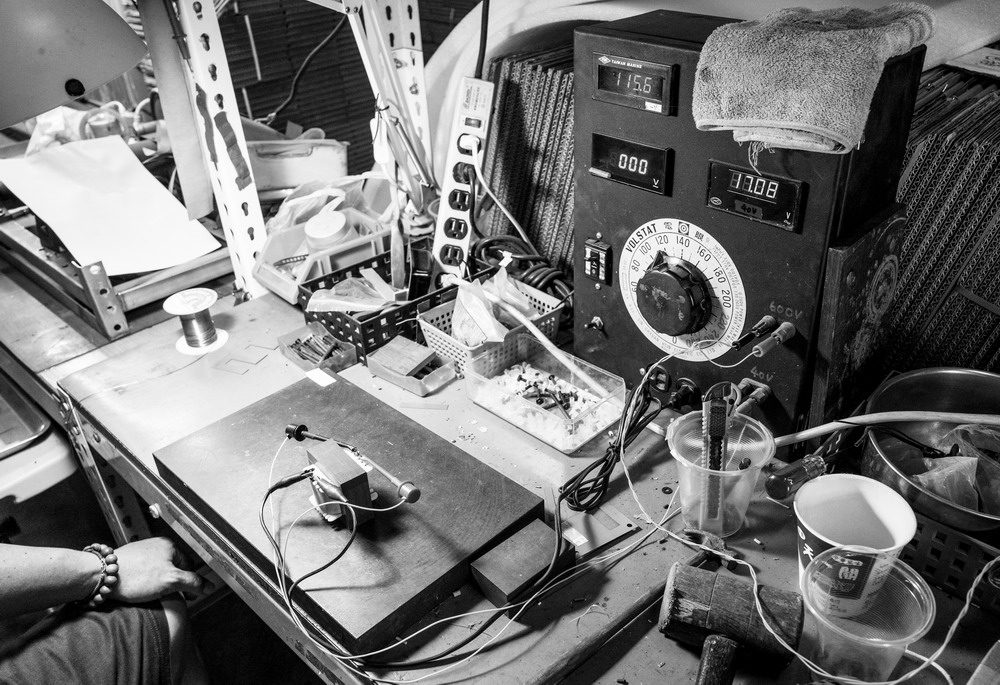

為確保繞線及安置 EI 矽鋼片過程是否無誤，Ray Audio 的 SOP 是在此時測試這顆變壓器的輸出電壓與電流是否如預期 ，如果不如預期就得打掉重做，人家是玩真的喔！ |
|||
 |
|||
|

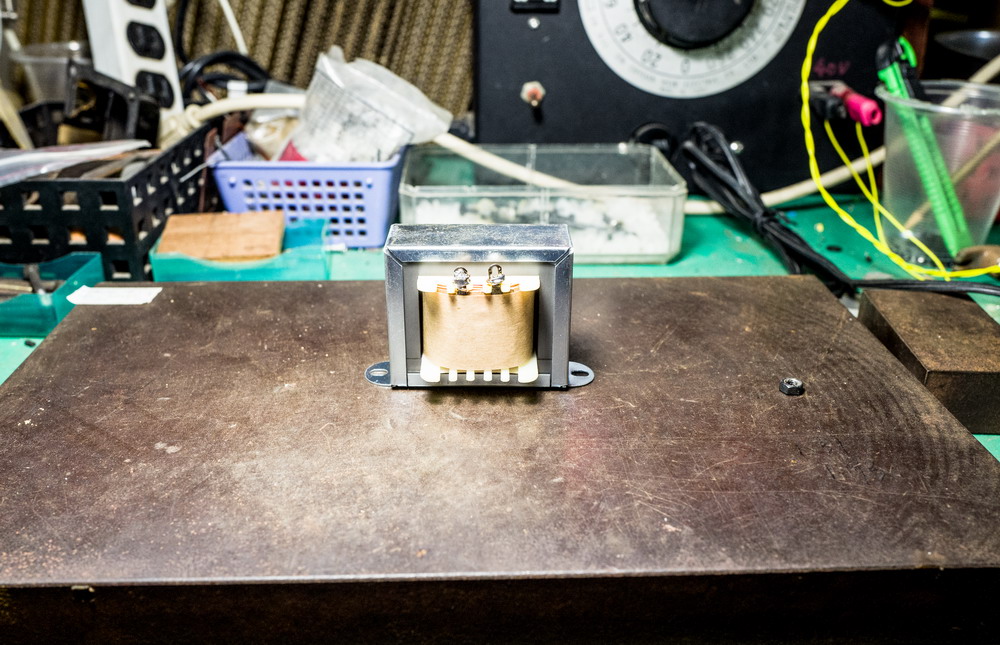

通過第一階段測試的變壓器便可為其裝上符合其大小的外殼( 如上圖 )，這外殼術語叫鐵架，安裝鐵架的目的是為了方便將變壓器固定在機箱上...，緊接著還得進行第二階段的測試。 |
|||
 |
|||
|

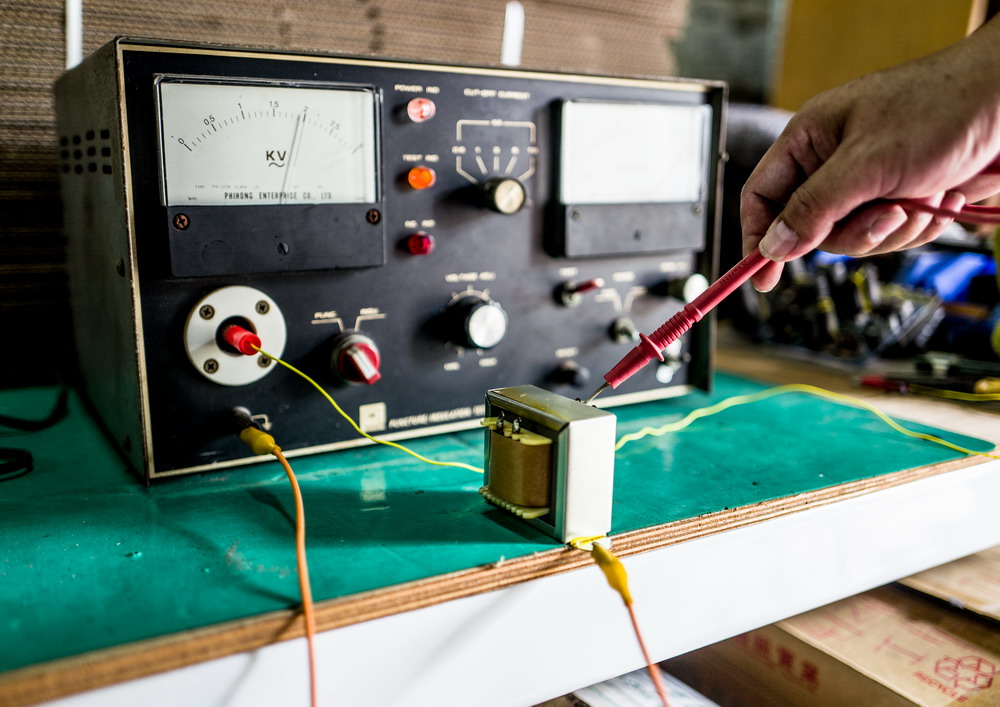

第二階段是耐壓測試，只見連先生將穿好鐵架的變壓器移到一旁，他要以 2000 伏的高壓衝擊變壓器，如果因製作不良造成耐壓不足，這顆變壓器立馬故障短路，這也是 Ray Audio 產品品管規範的必經過程，以確保交出去的產品能安全地被使用。 |
|||
 |
|||
|
好啦，通過耐壓測試的全新、真正全手工繞製的變壓器就...，什麼，還沒有完成？是的，為了更進一步絕緣，以及減少電流通過時引發的震動，這顆變壓器還得經過真空涵浸凡立水，及高溫烘 烤等步驟，然後再回頭測輸出電壓電流是否準確，以及耐壓測試，通過這些關卡的成品才會被安裝在 Ray Audio 產品上，瞧，有認真吧！ |
|||
 |
|||
|

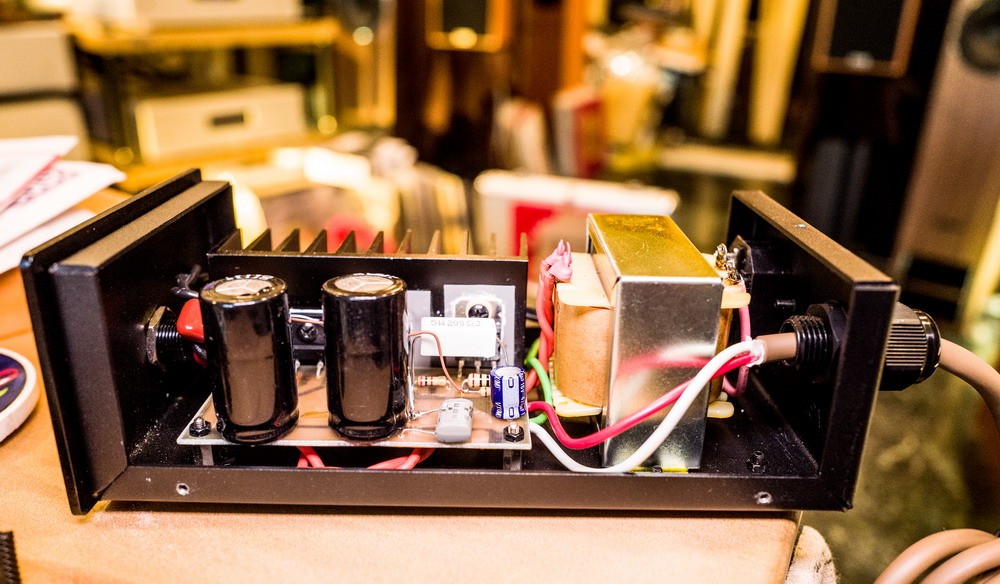

上圖便是 Ray Audio 為 Huei 唱頭放大器開發專屬線性電源供應器的內在美，右方是連先生辛苦繞製的 EI 鐵心變壓器之實際應用，當然，一部線性電源供應器的變壓器雖是主角，但可不是塞一顆變壓器就搞定一切，左方可以看到的部份還有濾波電容、大型散熱片，散熱片上有穩壓晶體及晶體整流器等，這些都得一再試聽，才可做出最佳的選料與佈局...。 |
|||
 |
|||
|
實聽 Ray Audio 線性電源供應器在 Huei 上的表現...

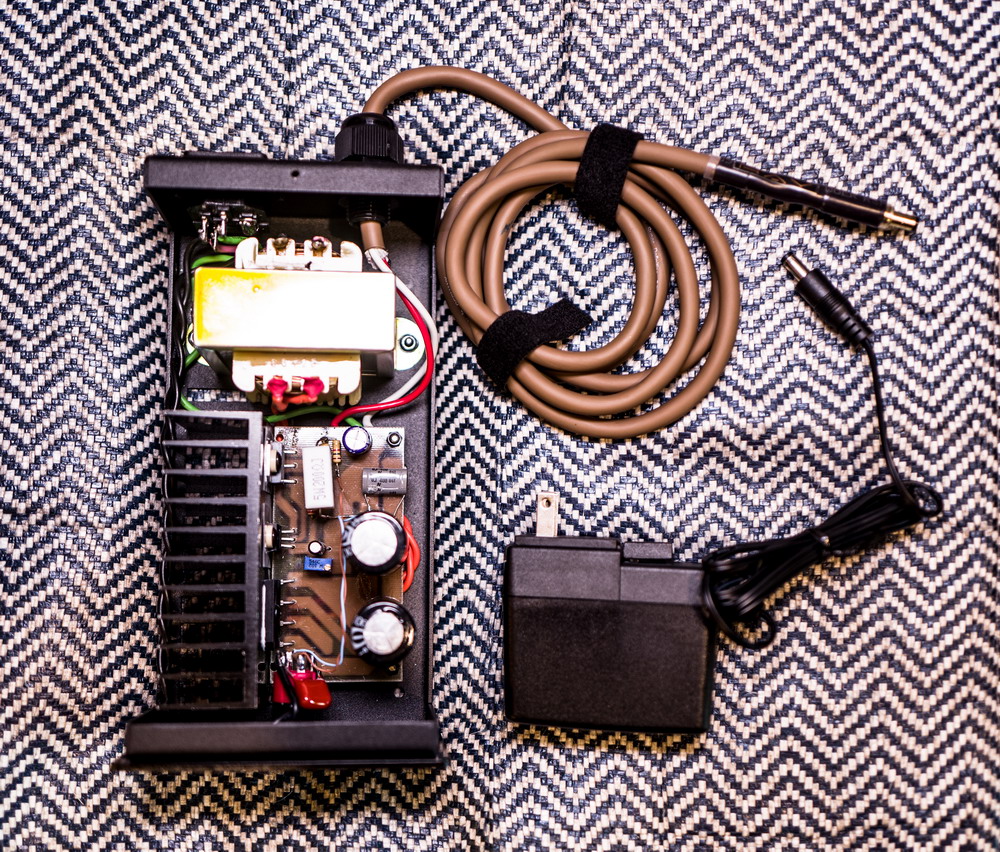

上圖便是 Ray Audio 線性電源供應器和 CHORD 原廠附的 adapter( 交換式電源供應器 )的...外觀比較，有差對不對？其實兩者都是用來將市電轉換成 12 V 的直流供應給 Huei 唱頭放大器使用，但我將 Huei 接上 Ray Audio 線性電源供應器後，哇，系統變的安靜，音樂更加流暢，音像中的毛邊也不見了，簡單說就是讓 Huei 唱頭放大器有了〝高級味〞，一種在高價器材才有的風味沒想到就這麼展現出來，真的很很我喜愛，說明白一些，我覺得每一位 Huei 的用家都有責任在合理預算內為她升級，真的高級味呢！【連先生特別要我補充，輸出端接上 Huei 的那條米黃色電源線也是他試了多條電源線後決定的，這條無氧銅電源線他選擇跳過傳統端子頭設計，而是直接將電源線接上電路板，讓聲音更自然，學問無處不在呢！】 |
|||
|
為什麼只是換個電源供應對 Huei 的聲音改善如此大( 安靜、流暢、沒毛邊，有高級味 )？我為此問了幾位工程師，他們的答覆其實都差不多 --- 首先，一定是 Huei 被設計的很好，所以才會對前端電源供應的品質如此敏感；其次，由於一般市售攝影機等電子產品對 12 V 交換式電源供應器有極大需求量，這些電源供應器價格其實是被壓縮的，相較於理想的線性電源供應器，低價的交換式電源供應器多非為音響而設計，其雜訊及高頻諧波較明顯，而線性電源供應器則能提供經過線性穩壓的直流，因此如果器材本身設計的好，提供優質的電源其聲音表現自然更上層樓...。 |
|||
|
|
|||
|

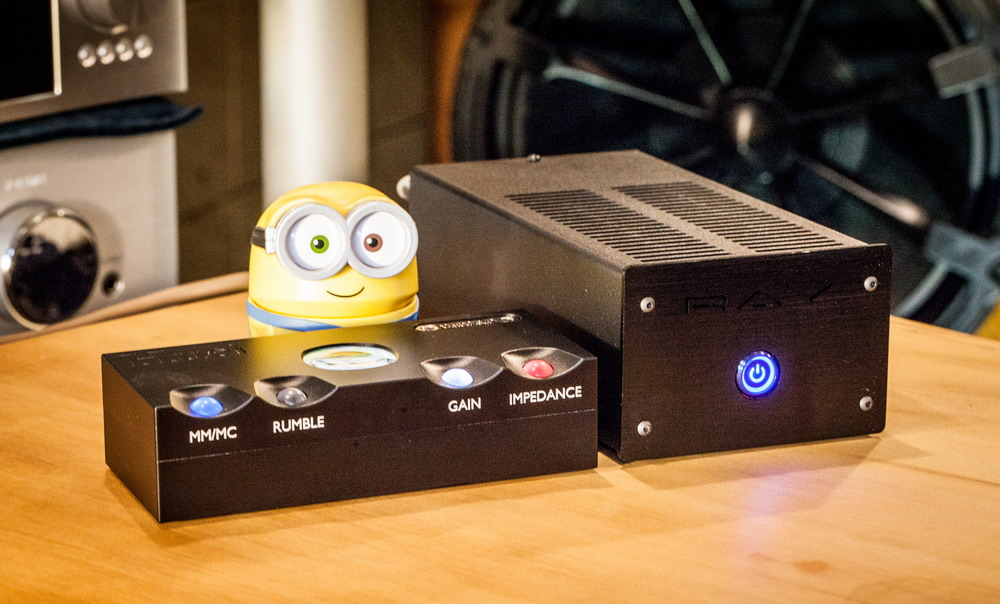

再看一次 CHORD Huei 唱頭放大器及 Ray Audio 為其設計的線性電源供應器之合影，兩者擺在一起還蠻搭的...。對了，我一定要補充說明 --- 由於 Huei 的電源開關位置設計在機體右後方，開關體積很小，真的不好使用( 沒辦法，Huei 就不大啊 )，南方刻意央求 Ray Audio 在其線性電源供應器機箱正面設計一個按鏈式電源開關( 上圖右藍色光點處 )，這樣吾人只要將 Huei 的電源永遠保持在「ON」的位置，爾後開關機的事就交給 Ray Audio 電源供應器搞定，真的好聽又好用，不是嗎？ |
|||
|
那個 8,500 元換一個感動
謝謝您花這麼多時間看到這兒，其實我只會聽只會出張嘴，但讓連先生花上許多精力繞變壓器、設計線路及箱體的 Ray Audio 線性電源供應器到底要賣多少錢呢？我倆精算許久，答案是 8,500 元，完全沒有超過之前預估的預算，很實在吧！
南方目前隨時有現貨供客戶試聽，不過由於我和連先生都真心覺得 --- 每一位 Huei 用家都有責任讓她更好聽，於是也提供外縣市 Huei 用家宅配到府試聽服務，我會提供一部 Ray Audio 線性電源供應器供 Huei 用家試聽，有需求的朋友請發 mail 到這兒【我要試聽】，請註明真實姓名、手機及地址，我會立刻和您連絡，並依次序安排黑貓宅配試聽，我很相信和我一樣的愛樂人，試聽是不用先付任何費用的...；如果您想得到更多音樂上的感動，想體會南方所謂的高級感是何種感受，別忘了立馬來信或來店或來電( 07-3364517 )預約喔，謝謝您。 |
|||
 |
|||
|
|
|||
|
