我個人覺得 ---音響的調整,與其說是門技術,不如說更趨近於藝術,一種要放寬心胸,用心與其溝通的藝術...;針對 Y 先生的 PMC BB5 XBD-A,感謝他給我足夠的空間與時間,我們決定用半年的歲月與之溝通...,讓她好聲及更好聲。



我們是在 5 月 30 日完成安裝的,有許多調整方案都在計劃及進行中,不過前 15 天要做的事已決定,那便是...run-in,請 Y 先生儘量聽兼用力聽,我會認真記憶聲音的變化,至於努力的過程與心得,一旦有結果,我會逐一補上的和大家分享的。


8 月 9 日

進度:第三次修正與調整;工作目標:系統電子分音噐之調整...。

過了近兩個半月,Y 先生的 PMC BB5XBD-A 之調整終於進入重點 --- 系統電子分音器之調整

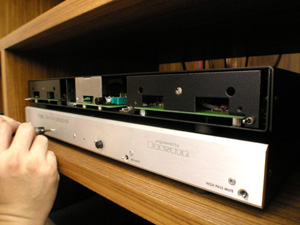

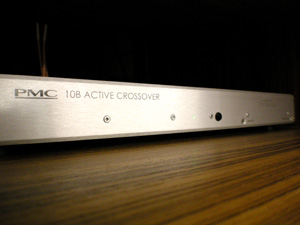

左圖是 PMC BB5XBD-A 的電子分音器,分音器面版上標明「PMC 10B ACTIVE CROSSOVER( PMC 10B 主動分音器 )」,這款 PMC 專屬的電子分音器係以 BRYSTON 10 B 為基礎,保留主電源的部份,PMC 再依其實際需求重新設計及修改,PMC 在其主動版揚聲器上皆搭載此主動分音器( AML 1 除外 )。對了,PMC 並不提供此 ACTIVE CROSSOVER 給非 PMC 主動版揚聲器之用家,特此告知。

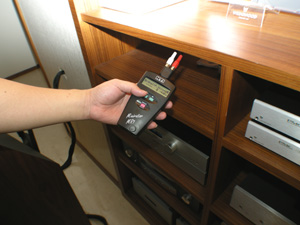

要開始調整了,先打開 Neutrik 的工具箱,內含一具訊號產生器及一部頻譜分析儀。

將訊號產生器接上 AudioNET 的前級 Pre 1 G2 / EPS,依序送出 pink noise 及white noise,並小心加大系統的音量。

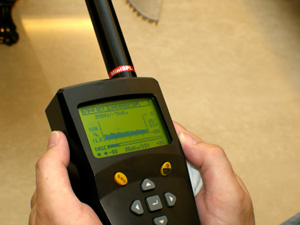

在實際聆聽位置上以頻譜儀分析 BB5XBD-A 的表現,嗯,看起來系統的聲音相當平順,我特別滿意低頻的表現,其並沒有過於突兀的駐波,看來當時空間規劃上我們走對方向了。

幾經討論,我們決定將 BB5XBD-A 的中音及高音的 Gain 分別提高 1 至 2 dB,試試效果如何( BB5XBD-A 主動分音器的調整規則為:分頻點已設定為 380 Hz 及 3,800 Hz,並以低音為基準,中音及高音各保留正負 1 到 5 dB 可調,而出廠時 PMC 將中音及高音設定在 -3 dB 的位置 )。

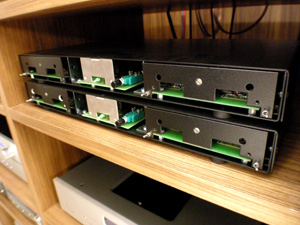

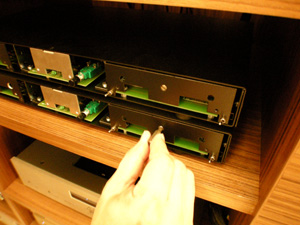

御下 PMC 10B ACTIVE CROSSOVER 的面板即可進行調整,由於此機採單聲道設計,因此上方的 PMC 10B 調控 BB5XBD-A 的左聲道,下方則調控右聲道。

我們先將 PMC 10B ACTIVE CROSSOVER 中音及高音的 Gain 增加 1 dB( 即由 -3 dB 調至 -2 dB ),再用人耳及頻譜儀相叉比較,然後又各增加 1 dB( 由 -2 dB 調至 -1 dB )來試聽...,最後我們決定暫時將系統調回先前的 -2 dB 位置。

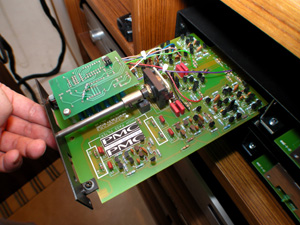

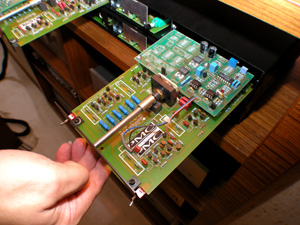

此為 PMC 10B ACTIVE CROSSOVER 左側控調中音的機板,PMC 取消 Bryston 原線路上調整分頻點及滾降的功能,更換了不少零件,還另外做了一塊電路板,讓這款主動式電子分音器成為 PMC 追求好聲的利器。

上圖為 PMC 10B ACTIVE CROSSOVER 右側控調高音的機板,PMC 同樣取消調整分頻點及滾降的功能,同樣更換了不少零件,還同樣另做了一塊電路板,對 PMC 而言,ACTIVE CROSSOVER 可是非常私房的大作呢!


調整完畢,放幾張熟悉片子聽聽,嗯,我覺得空間感及細節都更豐富,不過 PMC 特別強調:儀器在器材調整的準確性上確實有幫助,但一切還是要通過人耳的驗證才算數,因此我請 Y 先生 先適應一個月,下個月我們還會來微調一番。

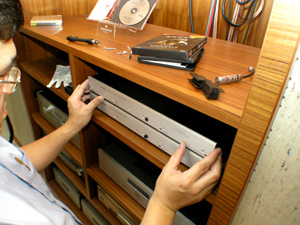

OK,可以將面板鎖回去了...,Y 先生對整個調整過程甚感有趣 ,感覺得出來他很喜歡“新的聲音”,他說他會多聽多感受,下次見面時再告訴我他的心得。


關於主動式電子分音器 ---



一般我們購買的音響,大致包括“訊源(CD、DVD 及 LP 等)”、“擴大器( 綜合或前後級擴大器)”和“揚聲器”及相關線材等,吾人只要接妥電源線、訊號線和喇叭線,音響便可發出聲音。



如果說的再細一點,理論上擴大器是將訊源的訊號放大後透過喇叭線完整地傳遞給揚聲器,喇叭線先連接揚聲器內的分音器,再將訊號分別送到高音及低音單體 ,進而發出聲響...,而此一過程中分音器是屬於被動的,而某些揚聲器廠家及部份音響玩家 為追求更多的可能,則在前級和後級擴大器之間加入主動式的電子分音器,希望藉著調整揚聲器的分頻點、高低音滾降的模式及高低音的 Gain 等,在各種可能中找出最好的聲音。



使用電子分音器,雖然得多花電子分音器、額外的後級擴大器及線材的費用,但卻也增加系統聲音變化的可能,建議您最好有足夠的耐心、經費和現場聆樂經驗再做此嘗試,否則光一味追求「自我的聲音」,同時卻背離正確且合理的基本音色;記得多年前有位酷愛古典音樂、具電子背景的陳先生向南方買了一對 PMC LB 1,這對 LB 1 讓我和他增加不少聆樂話題...,不久陳先生告訴我他開始玩電子分音,並讓我分享其「掌握一切」的感動和喜悅,但不到半年他又向南方訂了一對 LB 1,「新的 LB 1 是要用來當 standard,以免離題偏遠...」陳先生頗有自覺地如斯說,又過了不久,我在高雄文化中心某場音樂會中場休息遇到他,他說他把之前那對 LB 1 的分音器裝回去了,現在臥室和書房各有一套相同的 LB 1...,「亂掉了,最後聽每張片子都變得疑神疑鬼,AB test 老半天...,一下高頻怪怪的,一下低音量有了,但質感不對,累又沒聽進音樂,結果只好分成兩對,沒想到幸福加倍...。」看來,人們在創造出一大片可能的美好組合後,仍難以面對真正的好及最好...。


7 月 15 日

進度:第二次修正與調整,工作目標:超低音訊號之混入...。

PMC BB5XBD-A 在 Y 生生家唱了一個半月,低音部的表現如預期地日益輕鬆,於是依原先安排的工作進度,進行劇院系統超低音訊號的混入...。【輕鬆一下:左圖是 5 日 30 日安裝 BB5XBD-A 時,原廠有兩條訊號線長度不足,為適度表達窘境,我們特別拍下這張照片 mail 給 PMC...。】


我們預先請 PMC 提供一組一對二的訊號線,然後將劇院解碼器的超低音訊號混入 BB5XBD-A 電子分音器預留的低頻延展輸入端( 由於 BB5XBD-A 的低頻標示到 17 Hz,已比大多數超低音揚聲噐來得低 ),此一連結在聽 CD 時並未有任何影響,但卻可大幅提昇欣賞影片時系統低頻之表現,是很聰明的設計呢!【介紹一位南方的新伙伴邱垂卿生生( 左圖左方者),最近邱先生幫了我不少忙...。】


6 月 14 日

進度:第一次修正與調整,並開始安排投影機安裝事宜。

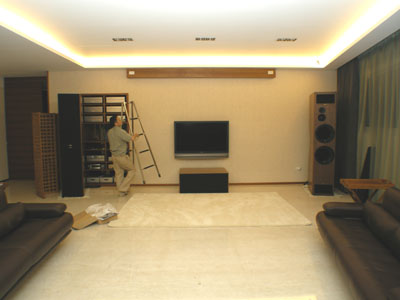

Run - in 了15 天,PMC BB5XBD-A 的音色果然輕鬆不少,這點頗符合預期;由於 Y 先生還沒想到要用那種型式的矮桌,為降低來自地表堅強且直接的反射音,我們暫時鋪了一塊地毯在音響室內,嗯!鋪上地毯後聆樂更沒壓力了。【在我的經驗中,許多類似 Y 先生的空間都會用上一張氣派、面積不算小的矮桌子,這點要非常小心,因為這種大面積的桌子其桌面反射非常大,如果桌面還是以玻璃為材料,事情就更大條了...;Y 先生這兒可能會用若干張小桌子取代大矮桌。】

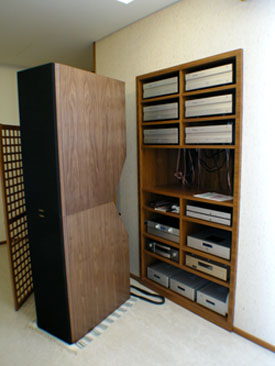

由於之前 PMC 原廠提供的訊號線長度不足,經我們告知,PMC 緊急用 DHL 快遞正確長度的訊號線給我們,因此左圖才是 Y 生生器材櫃的正確擺設,為方便操作,我的設計如下圖:

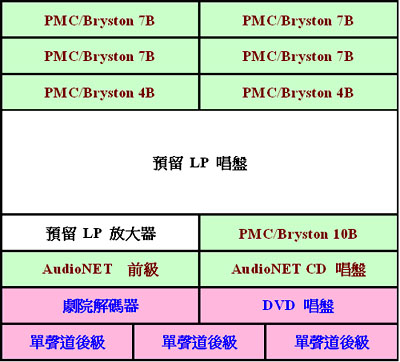

最下方是 AV 系統,包括 DVD、劇院解碼器及三部負責驅動中置、後置聲道的單聲道後級( 粉紅色方格內 );上方櫃內則是兩聲道系統,包括 CD、前級,PMC BB5 XBD-A  所附的電子分音器及六部後級( 淺綠色方格內 ),我刻意將 CD 及前級安排在兩聲道系統的最小方,此舉除方便 Y 先生操作外,也讓他開機時可由下而上開,關機則由上而下關,標準且合乎科學的規劃,是不?



Y 先生這兒我還得做那些事呢?除了投影機及銀幕的安裝外,最重要的是要對 BB5 XBD-A 的聲音進行更進一步的調整,也就是調整電子分音器內的設定...,這部分將在下個月或下下個進行。



音響的調整,與其說是門技術,不如說更趨近於藝術,沒蓋您吧!


5 月 30 日

安裝完畢,run-in 進行中。
