王牌對王牌...,Nottingham Anna Log 旗艦唱盤 / 日本光悅翡翠唱頭,組裝全記錄


Nottingham Anna Log 類比唱盤,日本 Stereo Sound 雜誌年度 C.O.T.Y 大獎得主;全重 40.5 公斤( 含特殊合金轉盤 22.5 公斤及石墨墊 3.0 公斤 );搭載 12 吋 Ace Space 碳纖維唱臂( 可選配第二支唱臂 );皮帶驅動;寬 * 高 * 深 = 59.0 * 25.0 * 41.0 ( 公分 );定價 750,000 元。


2008 年 11 月,南方客戶訂的英國 Nottingham 旗艦唱盤 Anna Log 終於到貨( 本產品需專單訂做,等待時間約 100 天 ),這可是南壹灣的第一部,在徵求主人同意下完成本文,特此致謝。




到貨

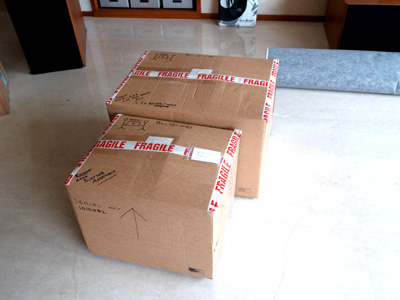

很難相信,一套 Nottingham 的 Anna Log 唱盤竟需兩個大紙箱才裝的下...,其實 Nottingham 的包裝一向很「功夫」,也唯有如此才可保護重達數十公斤的唱盤之安全。



您知道這兩紙箱各被放入那些東西嗎?


樸趣 之一

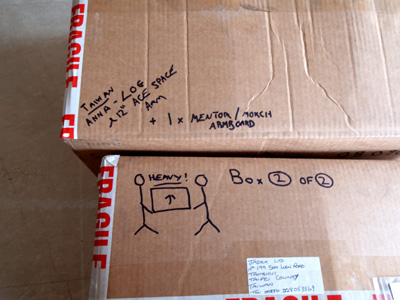

無論我們用多寬鬆的標準來看,Nottingham 都不能算是間大公司,全公司連老闆只有八個人,也因此他們的產品“人味”特別重,不信?在這兩大紙箱上 Nottingham 除了註明那箱是 Box 1 及 Box 2 外,還附圖提醒大夥兒搬運小心,這附圖...居然是手工畫的...,夠樸實且有人味吧!


樸趣 之二



來,讓咱們放大照片,看到沒,Nottingham 要我們小心搬運,因為 HEAVY!,要兩個人一起搬才行,手工畫的警示圖,多貼心,是不?


拆箱



將紙箱依序排好,接著開始拆箱作業,照片上的先生是...是南方網站上出現次數最多的人物 --- 代理商施先生,先預告一下,他下次出現在南方網站的時間預估是 2009 年 4 月,屆時南方要裝一款 Nottingham Anna Log 的弟弟 --- Dias,請大家期待。

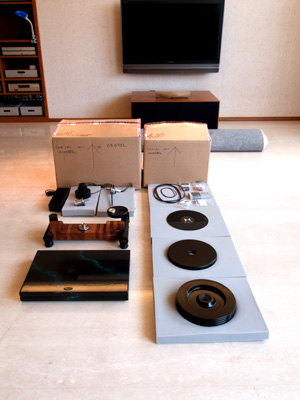

兩大箱內的內容物依序為 ---

左方大箱 右方小箱
馬達及唱臂等 配件,含皮帶、潤滑油等
轉盤基座 上方的防塵墊
唱盤底座 3 公斤重的石墨墊
  25 公斤重的合金轉盤

看來看去,似乎沒多少東西,竟包裝的如此謹慎,人家真的有用心...。

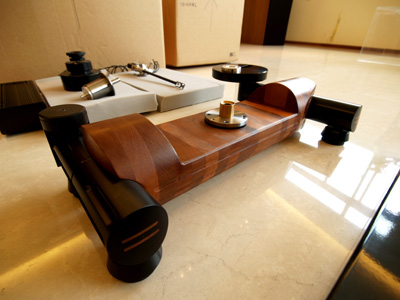

美麗的百年樺木轉盤座

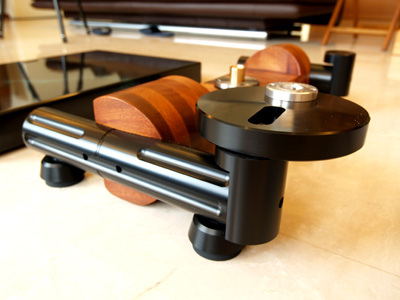

我想大家都會同意 --- Nottingham Anna Log 全身最美 麗的地方,無疑是這塊由百年樺木做成的轉盤座, 據原廠表示,這塊轉盤座的木料取自當地老屋重建的屋樑回收品,應有百年歷史,雖然這些回收的木料非常堅實,但仍需先泡湖水數年,再經徹底風乾,挑選木紋,才可使用,因此得之不易。



這些木紋精選的美麗木料,先切割成厚度約 2.0 公分的細片,以直橫交互排列的方式高壓膠合( 此舉除了美觀因素外,更可強化承載能力,並享有更佳的避震效果 );轉盤座兩側以特製的高密度壓克力做成的支架撐起( 此支架我一直以為是合金製成,Nottingham 曾以包括金屬在內的材料建構此支架,幾經反覆試驗試聽,最後決定以高密度壓克力為支架的材料 ),支架上可鎖上合金製成的唱臂座,一部 Anna Log 最多可安裝兩座唱臂座( 即一部 Anna Log 最多可安裝兩支唱臂 )。


25.5 公斤重的旋轉力量



Nottingham 為 Anna Log 搭配一塊重達 22.5 公斤重的合金轉盤,轉盤上方 另壓上重達 3 公斤的石墨墊( 右圖後方者 ),因此 Anna Log 工作時有重達 25.5 公斤重的慣性質量,沈穩且安定。

從上圖可看出合金轉盤的內圈被挖出一塊圓型凹槽,這是 Nottingham 經過一再計算及試聽後的決定,合金轉盤加上石墨墊,除了很重之外,用手拍打居然完全沒有共振...,事實上,此一複合材料的使用是 Nottingham 安靜美聲的秘密之一。



【不說您不知道,此合金轉盤另一美聲安靜的必殺秘絕是...當 Nottingham 向供應商買下這些合金轉盤的材料後,他們會將整塊合金大致加工至粗胚狀,然後...什麻事都不做,就擱在一旁,放三年,放滿三年後才取粗胚打磨成細緻的轉盤,不僅 Anna Log 如此,Nottingham 每一型號的唱盤皆經需此“什麻事都不做,就擱在一旁,放三年”的處理,原廠表示從供應商來的塊狀合金都曾經高溫處理成型,初拿到手,外觀當然不會變,但其內仍不安定,需放置一段時間,待內部安定後始可加工使用,這樣唱盤才會安靜好聽...,坦白說,起先我下太相信 Nottingham 的說法,一直到某日某位中鋼的工程師對我證寶 Nottingham 所言不假後( 他說此過程為“退火”),我才知道 Nottingham 真的掌握不少唱盤的 know how...,“什麻事都不做,就擱在一旁,放三年”,不說,您知道嗎?】


其它配件有...

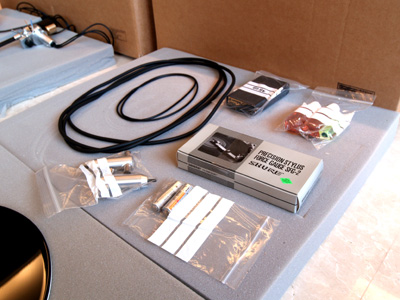

左圖陳列著 Nottingham Anna Log 的原廠配件,包括:矽膠皮帶 * 1;矽膠助轉帶 * 3;水平儀 * 1;軸承潤滑油 2 瓶;定頻產生器 1 部( 含電池 );針壓計 * 1;合金轉盤把手 * 2。



【定頻產生器:測轉速時使用 】

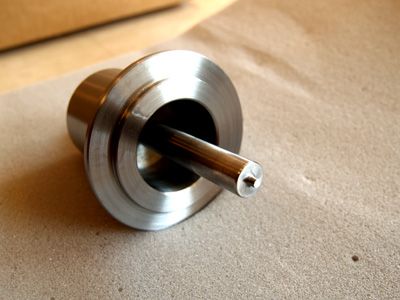

旋轉核心 --- 軸承



右圖為 Nottingham Anna Log 唱盤的旋轉核心 --- 以特殊合金製成的軸承,此軸承經精密加工 ,是 Nottingham 引以為傲的作品。



介紹完 Anna Log 主要的零組件,現在要安裝了...。

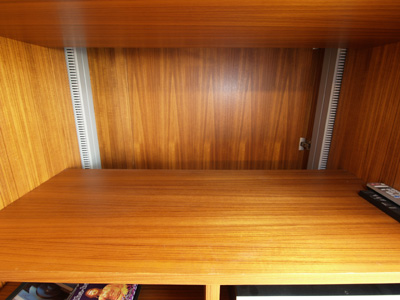

放置 Anna Log 的櫃子經事先設計,長寬高及承重能力都沒有問題。

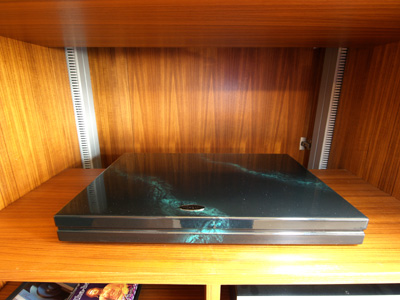

A, 放置唱盤底座



將 Nottingham Anna Log 的唱盤底座放於器材櫃的中央位置,這塊底座由 HDF 板製成,頗有重量,四個角落下方裝有避震用的橡膠墊。

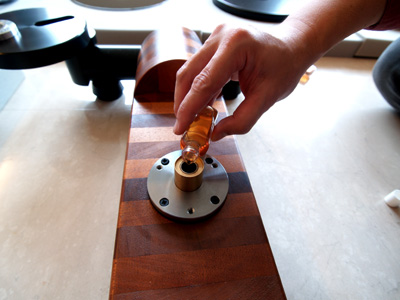

B, 為軸承加油



緊接著將軸承潤滑油加入軸承的凹槽內,加入的量約為 1.5 個小湯匙,加入後即可將軸承放入軸承座內,提醒一下,進行此操作特切切不可將軸承用力下壓或讓軸承旋轉以加速其下沉,秧苗助長只會對軸承造成傷害...,Nottingham 告訴用家正確的方式為 --- 請讓軸承自然下沈,不可以外力加速其下沉的速度,整個動作需費時10 到 20 分鐘( 差不多喝一杯咖啡的時間 ),待座內的空氣完全被逼出來,此操作才算完成。

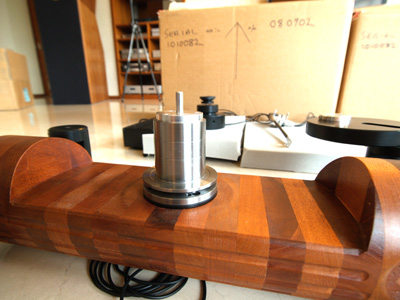

C, 將軸承座放置定位

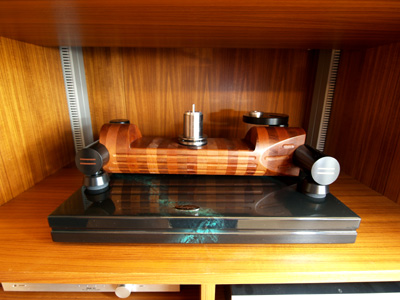

將軸承完全下沈的軸承座放於唱盤底座正中央的位置。


D, 放上合金轉盤

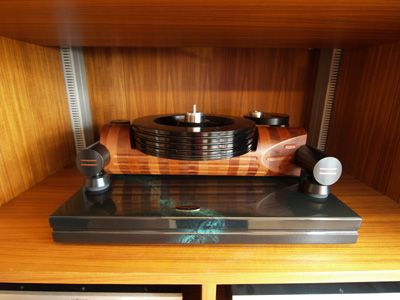

將 22.5 公斤重的合金轉盤小心套過軸承 ,雖然很重,但進行此操作要小心再小心,不可一下子用力將轉盤鬆手,要確定合金轉盤已完全套過軸承才能放手。


E, 壓上石墨墊

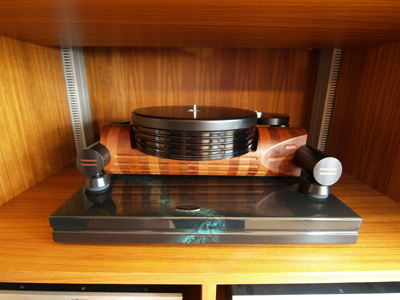

是的,將 3 公斤重的石震墊同樣套過軸承,壓於合金轉盤之上。



【很奇怪,單獨敲合金轉盤會有暗沈聲響,敲石墨墊的聲響則清脆些,但將此兩者相疊,再敲則完全感覺不到震動 ,也沒有任何共振聲響,看來運用不同材料將震動降於無形還真是 Nottingham 的拿手好戲。

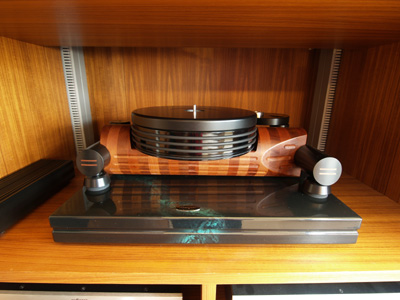

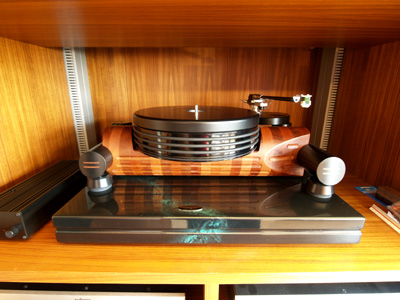

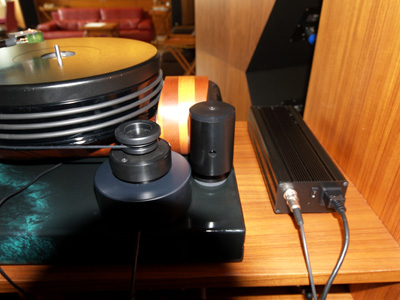

F, 動力系統之放置



當轉盤放妥,便可為其接上動力系統。Anna Log 的動力系統由馬達聯合馬達底座、電子調速器( 含電源開關 )及矽膠皮帶組成,看似簡易,卻可靠無比。( 十年了,南方展示的 Nottingham Hyperspace 的動力系統從沒出過問題,連皮帶也沒換過...。)



在 Nottingham 現役系統中,僅 Anna Log 及其下一款的 Dias 具備電子調速器,可對系統的轉速進行精確的微調。對了,Nottingham 全系列皆使用 24 極的馬達,安靜及可靠兼俱,因此在“唱盤的動力源”方面,我從沒擔憂,甚至從未跑過服務,這點相當不易。


G, 唱頭之安裝



馬達放妥,接上皮帶,將馬達轉軸調整至皮帶的高度後,接著便該安裝唱臂及唱頭了。



Nottingham 為 Anna Log 搭載一支名曰“Ace Space”的 12 吋 唱臂,這支唱臂的臂管由即輕且硬的碳纖維所製成,採靜平衡單點軸承支撐的設計,前方的唱頭蓋與唱臂緊密不可分離( 這點 Nottingham 相當堅持 ),原本 Nottingham 12 吋唱臂型號有 Anna Log 臂及 The Foot 臂兩種,前者裝在 Anna Log 上,而 Mentor、Dais 使用後者。2008 年 Nottingham 開發出 Ace Space 唱盤,這支唱臂依長度可分 9 吋及 12 吋兩種,9 吋的 Ace Space 裝在 Spacedeck 身上,至於 12 吋的 Ace Space 則成為 Nottingham 高階唱盤的共同配備,包括夢幻機種 Deco( 定價 2,000,000 元,夠夢幻吧!)、主文主角旗盤 Anna Log、Dais 及 Hyperspace 等,都使用這支唱臂新臂,據 Nottingham 原廠表示,Ace Space 的出現除可簡化其產品線外,這支全新設計的唱臂循軌能力極佳,幾乎可搭載所有現役的市售唱頭,並與之理想結合...,Nottingham 對 Ace Space 喟臂可是充滿信心。

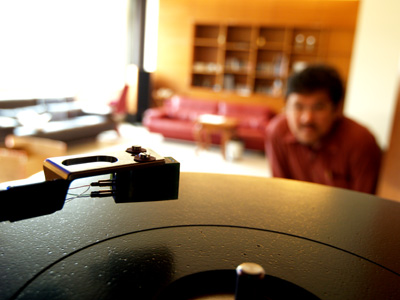

H, 唱頭之調整



將唱頭小心裝在 Ace Space 唱盤上,接著調整唱頭的超距、VTA 及針壓,這些調整功夫比的是誰比較細心、用心,我覺得沒有什麼秘絕,敏感、不妥協及反覆細細聽是調好唱頭的唯一定律...;這部 Anna Log 的主人為她選配日本光悅的“翡翠 --- 白金線圈( Jade Platinum )”,從右上圖唱頭殼上可看出她竟淡淡透著微綠色的光寶石影,唱盤界及唱頭界...王牌對王牌...在此展現。


I, 轉速校正

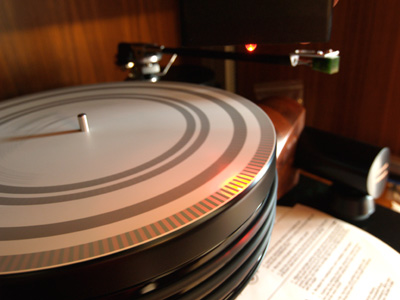

Nottingham 旗下的 Anna Log 及 Dais 兩款唱盤原廠附有電子調速器 及定頻產生器,好讓用家們可以更嚴謹掌控唱盤的轉速,做完此校正工作,別忘了將唱臂的訊號線接在唱頭放大器上,這樣終於可開始聆樂。


J, 驗收成果



用音響迷常說的話 --- 一切耳聽為憑...,是的,那怕是最好的音響組合,也要耳朵聽過才算數;這套類比系統組合用的是德國 AudioNET 最新的 PAM V 2 唱頭放大器( 哈!和我家中使用同一款放頭放大 ),我們試播了包括鋼琴獨奏、室內樂、馬勒的交響曲及一些流行唱片,最後將針壓確定在 1.8 克重的位置,於是大功告成。

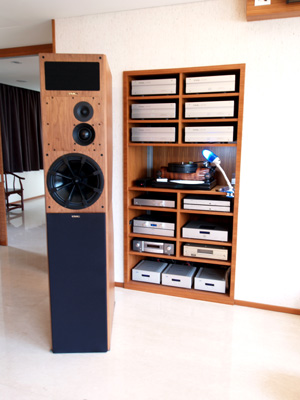

咦!到底是那套系統,竟需 Nottingham Anna Log 及光悅翡翠得來配?經主人同意在此秀一下其系統的照片,是的,全套 PMC BB5 XBD-A 的組合,外加 AudioNET 的數位唱盤與前級擴大器...。



用這套音響聽黑膠的感覺如何?和許多系統相較,PMC BB5 XBD-A 最大的特色便是「安定、不用猜」,有第一流的定位、能重建正確且明確的音場、平衡的音色,另附贈近乎無保留的低頻,因此用來聽 LP 真的很輕鬆同時也很動人,下次我想帶前東德指揮家凱格爾( Herbert Kegel, 1920 - 1990 )指揮貝多芬第七號交響曲的黑膠唱片來聽,給自己感動一下。


後話



約兩三個禮拜前 PMC LB 1i 簽名版揚聲器到貨,我依例和本文共同主角...代理商瑩聲電子的施先生一同邊拆箱邊拍照,拍著拍著兩個人都笑了起來,因為 PMC LB 1i 簽名版全臺只有 20 對,搞不好我網頁還沒做完這 20 對便已賣完,這還需要為她拍照嗎?嬉笑中我們還是完成該做的工作,只因這是對工作的堅持。



上文是南方第一部 Anna Log 的安裝實錄( 全台第九部 ),雖然不知道下個訂戶何時到來,我仍將整個過程完整保存下來...;安裝完 Anna Log 後有何心得可報告?一位常來南方的友人如此問,其實心得不少:

一, Nottingham 其實真是一家「吾道一以貫之」的公司(  語出論語˙里仁:「吾道一以貫之。」指用一種道理貫通於各類事物之中。),無論產品價位高或低,其實都是用一樣的作法呈現( 如“什麻事都不做,就擱在一旁,放三年”的合金轉盤...),只是愈是高級的型號愈往其理想接近罷。



二, Nottingham 的唱盤之安裝及調整看似容易,其實...還真的不難,不過您別因此而看輕她,Nottingham 原廠自己說的 --- 我們之所以易於安裝及調整,全部都建立在我們對「高精密」的堅持及不妥協,坦白說,經營 Nottingham 我跑過的服務還真少...,一座好聽、易調整的唱盤,不叫“成熟”,要叫什麼?



三, 精密度高加上複合材料的運用,讓 Nottingham 的唱盤真的超安靜,那是一種能保留活力,而將唱盤旋轉噪音移除的藝術,因此 Nottingham 並沒有巧妙地讓音樂中少了最上面的半截來換取安靜,相反地,她的安靜使高頻絕美,唱片的動態也更直接,無壓縮感,當然,Nottingham 的安靜不是 Anna Log 才有,只是 Anna Log 安靜的境界更高更活就是了。



四, 想了很久,我決定存錢為家中「音樂聽」增加一顆唱頭,型號是日本光悅的“玫瑰木簽名版 - 白金線圈( Rosewood Signature Platinum )”,此回“翡翠 --- 白金線圈”在高頻動態的細節( 及更細微的細節 )讓我回家久久不能忘,不過我實在買不起...,只好...,等我存好錢,裝好唱頭再做心得報告。
