關於 PMC BB5XBD-A
BB5 XBD-A 是英國揚聲器名廠 PMC 的旗艦機種，多出現在世界知名的後製作錄音室 ；整套 BB5 XBD-A 包括一對上下相疊的揚聲器 BB5 及 XBD，而“A”是主動( Active )的意思，其另含兩部單聲道的電子分音器及六部擴大器，坦白說，陣仗不小，用家只要準備 CD 唱盤及前級便可聆樂。

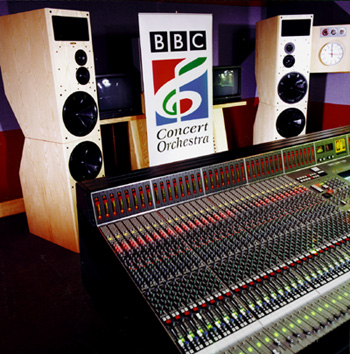

【右圖為英國 BBC Hippo 內的 BB5XBD-A 】 |
|
PMC BB5 XBD-A 揚聲器
|
|
|
兩部電子分音器及六部擴大器，到底要怎麼接呢？上圖雖是舊資料，但仍說得清楚，各位細看了 --- BB5 XBD-A 上頭的揚聲器為 BB5，下方為低音揚聲器 XBD，BB5 搭載有高音單體、中音單體及 15 吋低音單體各一，而 XBD 僅裝載一顆 15 吋低音單體，這四顆單體透過主動的電子分音器( 上圖最上方扁平之器材 )調控，分別由一部立體聲 400 瓦之擴大器驅動左聲道及右聲道之高音( 4 Ω )、一部立體聲 400 瓦之擴大器驅動兩聲道之中音( 4 Ω )，而兩部單聲道 900 瓦 之擴大器各驅動一聲道 BB5 與 XBD 之 15 吋低音( 4Ω )，因此 1 + 1 + 2 + 2 = 6，如何？真是很難想像的龐大...。 |
|
 |
 |
|

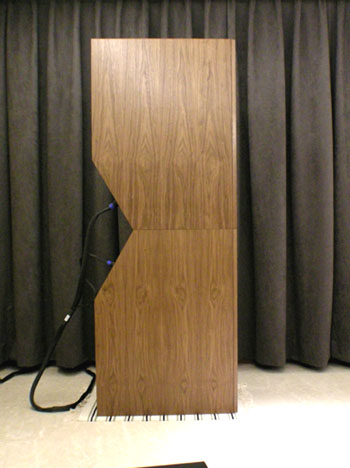

PMC BB5 XBD-A 的側面照 --- PMC BB5 XBD-A 的側面照，上下兩截的箱體內各 留有長達 4 公尺的傳輸線，這使得 BB5 XBD-A 的低頻可向下延展至 17 Hz，這是相當罕見的成就( 許多超低音也無法發出如此低沈的頻率 )；BB5 XBD-A 的分頻點為 380 Hz 及 3.800 Hz，頻率響應為 17 - 25,000 Hz，Y 先生的 BB5 XBD-A 是南台灣的第一對，是台灣的第六組訂單呢！ |
從下而上看 BB5 XBD-A --- 那兩顆八瓜狀的 15 吋低音單體是英國 Volt 的製品，外露的鑄鐵框架其作用是用來...散熱( 單體工作中會產生熱，而額外的熱能將影響單體之阻抗及效率...)；而上方偏一邊的 3 吋中音單體是 PMC 自家的產品，1.5 吋高音則是法國 Audex 的訂製品，這些單體可都是 PMC 萬中選一的精品。 |
|
對了，有沒有人知道 --- PMC BB5 XBD-A 高音和中音單體並非安置於揚聲器的正中央，而是向一側偏移，到底偏移的單體要靠揚聲器的內側還是外側呢？據 PMC 原廠的說法 --- 如果擺放空間夠寬夠大，他們的經驗是建議將高音及中音單體放在內側( 如上圖 )，如果空間不夠寬敞，則可試著將高音及中音單體放在外側，這樣音場會寬廣些...。 |
|
|
為配合用家的需求，PMC BB5 XBD-A 中的BB5 及 XBD 可以直立上下相疊，也可以左右橫擺在一塊兒。PMC 建議，如果可能，儘量以上下相疊的方式使用 BB5 XBD-A，這樣她的效果才可完全發揮，如果因場地因素一定得左右橫擺，用家 務必需先行告知...，告知？要告知什麼？我之前一直以為 PMC 需𤔡此對分音器進行修正，後來才知道 --- 告知的原因其實無關聲音...， 只是因𤔡 BB5 及 XBD 擺在一起，正面截面積不少，PMC 要挑紋路相銜接的木皮來讓她的產品美麗...，人家可是有所為有所不𤔡的哦！ |
|
請進入正文 --- PMC BB5 XBD-A 的規劃及安裝
